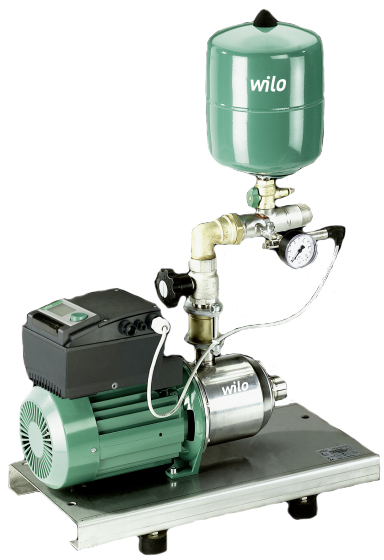

Groupe de surpression collectif
Wilo COMFORT VARIO COR 1 MHIE-GE

Présentation
• Installation de distribution d'eau avec pompe multicellulaire non auto-amorçante et avec régulation de vitesse intégrée

Applications
• Distribution d'eau entièrement automatique, en mode alimentation,depuis le réseau d'eau public ou un réservoir de stockage
• Pompage d'eau potable et sanitaire, d'eau de refroidissement, d'eau d'extinction (sauf pour installations de protection contre l'incendie selon la norme DIN 14462 et avec autorisation des autorités de protection anti-incendie) ou d'autres eaux d'usage qui n'attaquent pas chimiquement ni mécaniquement les matériaux utilisés et qui ne contiennent pas de substances abrasives ou à fibres longues

Avantages
• Système robuste grâce à l'utilisation de pompes multicellulaires en acier inoxydable de la gamme MHIE avec convertisseur de fréquence, refroidi par air, intégré
• Très grande palette de réglages du convertisseur de fréquence
• Protection moteur intégrée par thermistance (CPT)
• Détection du fonctionnement à sec intégrée avec arrêt automatique en cas de manque d'eau grâce à un diagramme caractéristique de l'électronique de régulation du moteur

Conception
• Bâti de base : acier inoxydable avec amortisseurs de vibration réglables en hauteur pour une isolation élevée contre les bruits d'impact
• Tuyauterie : tuyauterie complète en acier inoxydable côté refoulement, adaptée au raccordement de tous les matériaux de tuyauterie utilisés dans les installations ; la tuyauterie doit être dimensionnée en fonctions des performances hydrauliques complètes du groupe de surpression
• Pompes : utilisation d'1 pompe des gammes MHIE 2.., 4.., 8.. ou 16.. (puissance du moteur de 2,2 kW max.) ; le convertisseur de fréquence refroidi par air et adapté au moteur de la pompe permet à toutes les pompes de ces gammes une régulation continue entre 25 Hz et 60 Hz max. ; tous les composants de la pompe en contact avec le fluide sont en acier inoxydable
• Robinetterie : côté refoulement, chaque pompe est équipée d'une vanne d'arrêt certifiée DVGW et d'un clapet anti-retour avec homologation DVGW
• Réservoir sous pression à membrane : 8 l/PN16 logé sur le côté pression de sortie, avec une membrane en caoutchouc butyle, apte
au contact alimentaire, équipé d'un robinet d'isolement permettant des contrôles et des inspections avec vidange et robinetterie de débit selon DIN 4807

Caractéristiques techniques
• Alimentation réseau 3~400 V ± 10 %, 50 Hz ; 3~380/440 V ±10 %, 60 Hz ou en fonction du modèle 1~230 V ± 10 %, 50/60 Hz
• Température max. du fluide 50 °C (70 °C en option)
• Température ambiante max. 40 °C
• Pression de service 10 bar
• Pression d'alimentation 6 bar
• Diamètres nominaux de raccordement côté alimentation Rp 1" - Rp 2"
• Diamètres nominaux de raccordement côté pression de sortie R 1¼" - R 1½"
• Plage de vitesse de rotation 1 160 - 3 500 tr/min
• Classe de protection IP 54
• Protection par fusible coté réseau AC 3 conformément à la puissance du moteur et aux directives EVU
• Fluides véhiculés admissibles (autres fluides sur demande) :
• Eau pure sans particules solides
• Eau de refroidissement, eau chaude sanitaire et eaux pluviales
• Eau potable
• Hauteur max (HMT) : 97 m
• Débit max : 34 m3/h
