Présentation

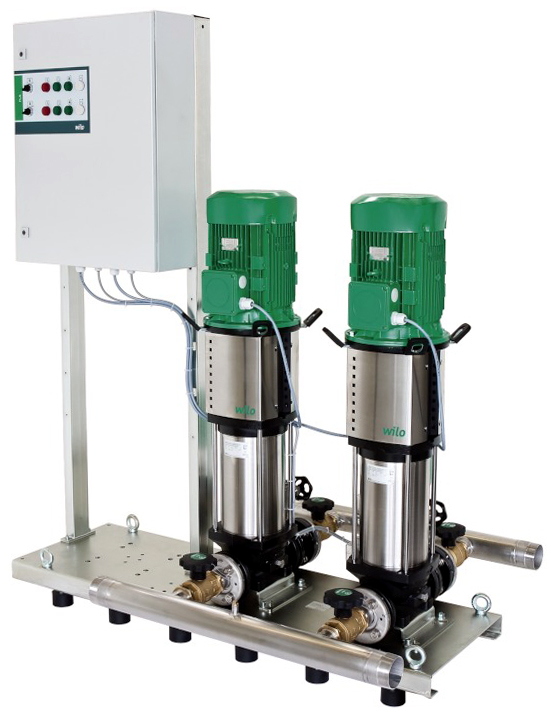

• Groupe de surpression pour dispositif de protection contre l'incendie avec raccord indirect selon DIN 14462.
• Avec 2 pompes multicellulaires verticales en acier inoxydable à moteur ventilé
Applications
• Distribution d'eau automatique pour installations de protection contre l'incendie avec robinets muraux de type « F » dans les bâtiments d'habitation, commerciaux et publics, les hôtels, les hôpitaux, les centres commerciaux ainsi que les immeubles de bureaux et les bâtiments industriels
Avantages
• Installation robuste avec 1-2 pompes multicellulaires Helix V ou MVI, selon DIN 1988 et DIN 14462
• Sécurité de fonctionnement absolue sur les systèmes à 2 pompes grâce à une redondance à 100 %
• Réglage simple et sécurité de fonctionnement grâce à l'organe de commande FLA
• Soupape d'étranglement préréglée côté refoulement de la pompe pour protéger la pompe d'un débit insuffisant
Conception
• 2 pompes de la gamme Helix V 16, 22, 36, 52 ou MVI 70, équipées de moteurs IE2
• Pilotage automatique des pompes via un organe de commande FLA
• Composants au contact du fluide résistants à la corrosion
• Cadre de base en acier galvanisé avec amortisseurs de vibration réglables en hauteur pour l'isolation contre les bruits d'impact
• Tubage en acier inoxydable 1.4301
• Robinet d'isolement à réducteur ou robinet d'arrêt à boisseau côté aspiration et refoulement de chaque pompe
• Clapet anti-retour, côté refoulement
• Soupape d'étranglement en acier inoxydable 1.4571 côté aspiration de chaque pompe
• Interrupteur à pression, côté refoulement
• Manomètre, côté refoulement
• Réservoir sous pression à membrane 8L, PN16, côté refoulement
• Accessoires : réservoir de stockage à l'atmosphère aérée conformément à DIN 14462 avec passage libre selon EN 13077, type
AB conformément à DIN EN 1717
Caractéristiques techniques
• Alimentation réseau 3~400 V, 50 Hz
• Température du fluide max. 50 °C
• Pression de service 10 ou 16 bar
• Pression d'alimentation du réservoir de stockage < 1 bar
• Diamètre nominal de raccordement côté refoulement R 2" - DN 125
• Diamètre nominal de raccordement côté aspiration Rp 2"- DN 125
• Classe de protection de l'organe de commande IP 54
• Hauteur max (HMT) : 160 m
• Débit max : 100 m3/h
