Présentation

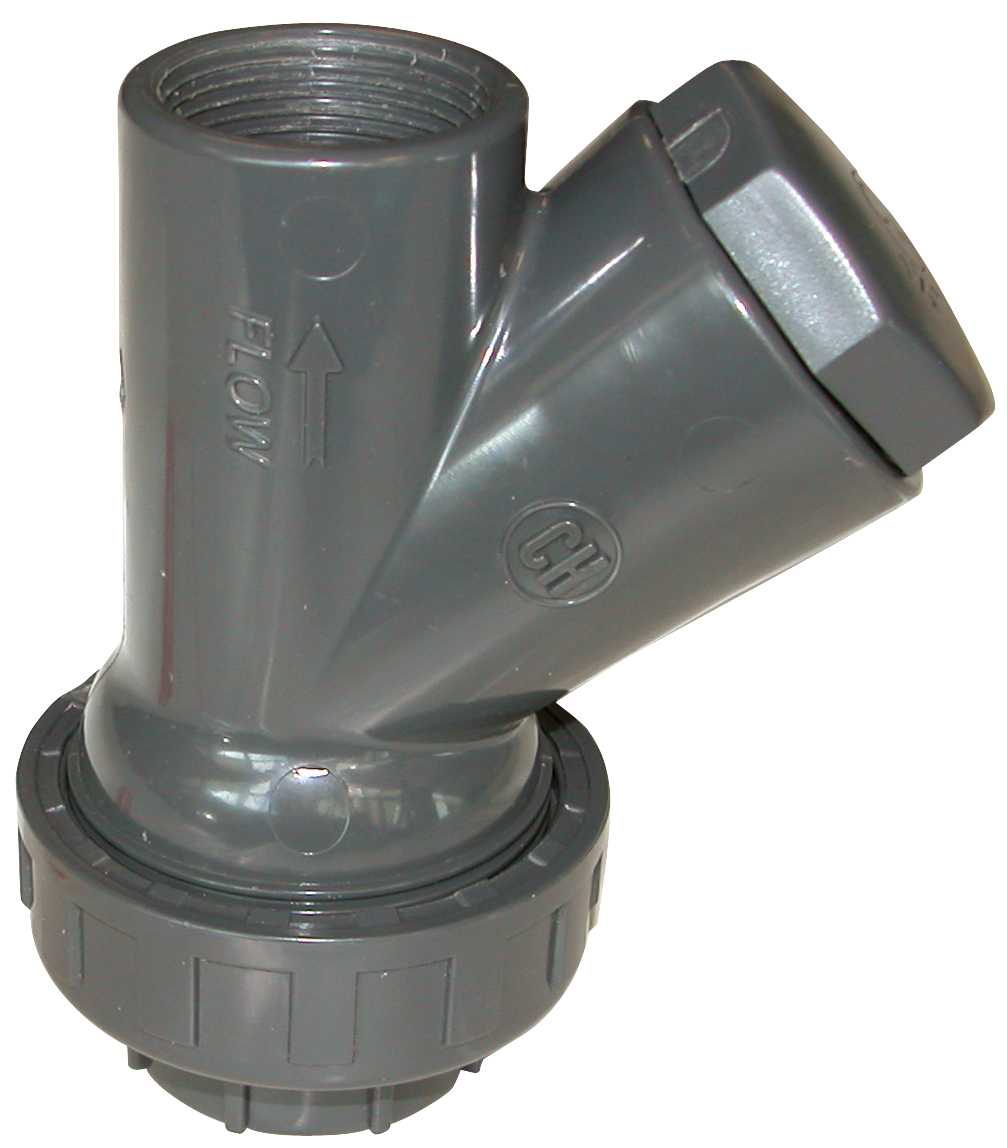

• Le clapet de non-retour Sferaco 334 P.V.C-U est conçu pour sécuriser les réseaux d'adduction, de distribution et d'évacuation d'eau
• Équipé d'une boule en aluminium revêtue EPDM, il assure une étanchéité fiable même avec des fluides chargés
• Ce modèle en P.V.C-U offre une excellente résistance à la corrosion pour les installations d'eau froide ou tempérée
• Sa conception avec trappe et bouchon de visite facilite les opérations d'entretien et de contrôle du clapet
• Le système à boule permet un fonctionnement silencieux et limite les coups de bélier dans les réseaux de relevage
Applications
• Réseaux d'adduction d'eau dans les installations domestiques et collectives
• Réseaux de distribution d'eau dans les bâtiments tertiaires et industriels
• Réseaux d'évacuation d'eau gravitaire ou en station de relevage conformes à la norme NF EN 12050-4
• Protection des pompes de relevage contre les retours de fluide dans les canalisations
• Installations d'eau de process nécessitant un clapet de non-retour en matériau plastique
Avantages
• Corps et trappe de visite en P.V.C-U assurant une résistance élevée à la corrosion
• Boule aluminium revêtue EPDM offrant une étanchéité durable sur une large plage de pressions
• Montage possible en position horizontale ou verticale avec fluide ascendant pour une grande flexibilité d'installation
• Conformité à la norme pour stations de relevage NF EN 12050-4 garantissant l'adéquation aux réseaux d'eaux usées
• Pression de service jusqu'à 10 bars permettant l'utilisation sur la plupart des réseaux de distribution
Conception
• Corps en P.V.C-U moulé dimensionné pour une pression de service 10 bars
• Trappe de visite en P.V.C-U permettant l'accès interne pour contrôle de la boule
• Boule en aluminium revêtue EPDM assurant la fonction de fermeture sous l'effet du retour de fluide
• Joints d'étanchéité en EPDM positionnés entre le corps et la trappe de visite
• Bouchon de visite en P.V.C-U pour un accès rapide au siège du clapet lors de la maintenance
Caractéristiques techniques
• Domaine d'utilisation : réseaux d'adduction, de distribution et d'évacuation d'eau jusqu'à 10 bars
• Pression de service PS : 10 bars
• Température de service mini : 0 °C
• Température de service maxi : 60 °C
• Écartement DN 1 1/4 pouce : 144 mm
• Écartement DN 1 1/2 pouce : 158 mm
• Écartement DN 2 pouces : 190 mm
• Écartement DN 2 1/2 pouces : 270 mm
• Écartement DN 3 pouces : 324 mm
• Code version DN 1 1/4 pouce : 334007
• Code version DN 1 1/2 pouce : 334008
• Code version DN 2 pouces : 334009
• Code version DN 2 1/2 pouces : 334010
• Code version DN 3 pouces : 334011
• Pression selon directive 2014/68/UE : produits exclus article 1 paragraphe 2b
