Présentation

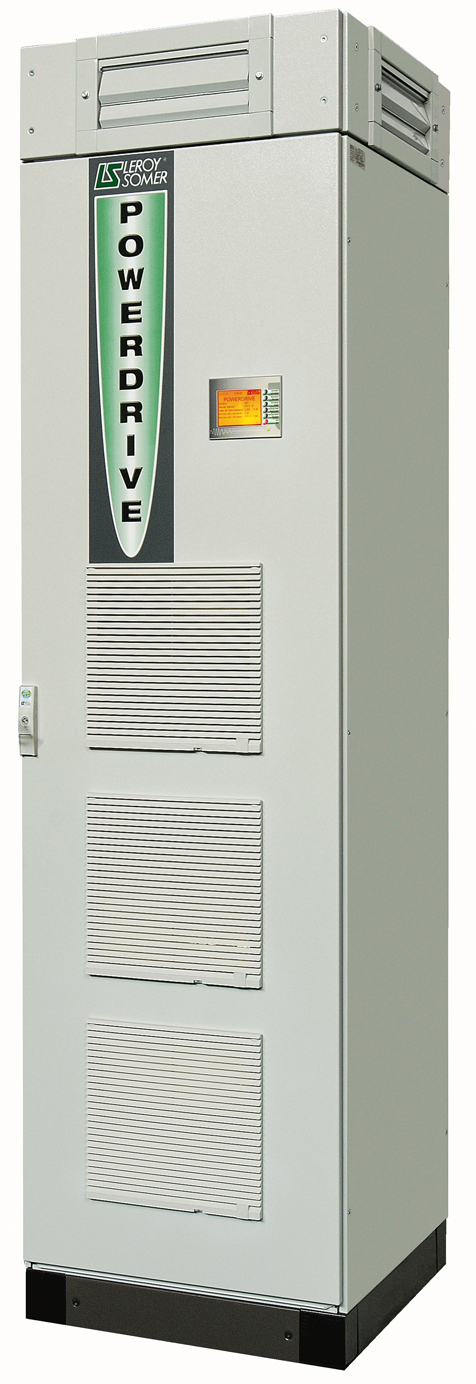

• Le variateur de vitesse Leroy Somer (Nidec) POWERDRIVE est conçu pour le pilotage performant de moteurs électriques dans des applications industrielles exigeantes
• Il permet une configuration optimisée selon l'application grâce à des combinaisons de modules redresseurs et onduleurs
• Équipé d'un contrôle vectoriel évolué, il assure une régulation précise de la vitesse et du couple des moteurs asynchrones et synchrones
• Sa conception modulaire et compacte facilite l'intégration dans des armoires électriques neuves ou existantes
• Le système offre différentes solutions de refroidissement et de niveaux de protection pour s'adapter à de nombreux environnements
Applications
• Pilotage de moteurs asynchrones dans les process industriels continus ou discontinus
• Commande de moteurs synchrones à aimants pour applications à haut rendement énergétique
• Variation de vitesse pour lignes de production nécessitant une grande précision de couple et de positionnement
• Entraînement de machines de process dans les secteurs de la chimie, de la métallurgie ou de l'agroalimentaire
• Modernisation d'installations existantes par ajout d'une variation de vitesse performante et communicante
Avantages
• Modularité avancée permettant d'adapter précisément la configuration à chaque application
• Large choix de refroidissement par air ou par liquide pour optimiser l'intégration et la durée de vie
• Plage de puissance étendue avec versions IP 21 et IP 54 pour de nombreux environnements industriels
• Interface homme machine conviviale avec console à affichage à cristaux liquides et logiciel interactif d'assistance au paramétrage
• Diagnostic renforcé grâce aux tests automatiques à la mise sous tension et à l'enregistrement en temps réel des événements
Conception
• Architecture modulaire combinant modules redresseurs et onduleurs pour une grande flexibilité d'assemblage
• Versions de protection IP 00, IP 21 et IP 54 pour s'adapter aux conditions d'installation
• Refroidissement possible par air ou par liquide selon la puissance et le contexte d'utilisation
• Compatibilité avec moteurs asynchrones et moteurs synchrones à aimants de type LSRPM et HPM avec retour codeur ou capteur à effet Hall
• électronique de contrôle intégrant des fonctions avancées de surveillance, de détection de défauts et de mise en sécurité
• Gamme compacte IP 21 et IP 54 six pulses pour réseaux triphasés de 380 à 480 V et de 525 à 890 V
• Structure prévue pour un accès'aisé aux cartes de contrôle et de puissance ainsi qu'aux modules onduleurs et redresseurs
Caractéristiques techniques
• Type de produit : variateur de vitesse à contrôle vectoriel modulaire
• Réseau d'alimentation : triphasé 380 à 480 V ±10 pour la gamme standard
• Réseau d'alimentation étendu : triphasé 525 à 890 V ±10 pour les versions haute tension
• Plage de puissance type MDS 180T : 132 à 160 kW selon surcharge
• Plage de puissance type MDS 220T : 160 à 200 kW selon surcharge
• Plage de puissance type MDS 270T et 270TH : 200 à 250 kW selon surcharge
• Plage de puissance type MDS 340T et 340TH : 250 à 315 kW selon surcharge
• Plage de puissance type MDS 400T et 400TH : 315 à 400 kW selon surcharge
• Plage de puissance type MDS 470T et 500TH : 355 à 500 kW selon surcharge
• Plage de puissance type MDS 600T et 600TH : 450 à 550 kW selon surcharge
• Plage de puissance type MDS 750T et 750TH : 550 à 700 kW selon surcharge
• Plage de puissance type MDS 900T et 900TH : 675 à 850 kW selon surcharge
• Plage de puissance type MDS 1100T et 1200TH : 750 à 1120 kW selon surcharge
• Puissance max par combinaison : jusqu'à 1800 kW selon configuration
• Fonction de surveillance : enregistrement en temps réel échantillonné à 2 ms des principales données avant mise en sécurité
• Interfaces de configuration : interface homme machine, console à affichage à cristaux liquides et logiciel interactif de paramétrage
• Protocoles de communication disponibles : Profibus, CANopen, DeviceNet, Modbus et Ethernet
• Solutions de communication à distance : module de téléphonie mobile de type GSM et modem
