Présentation

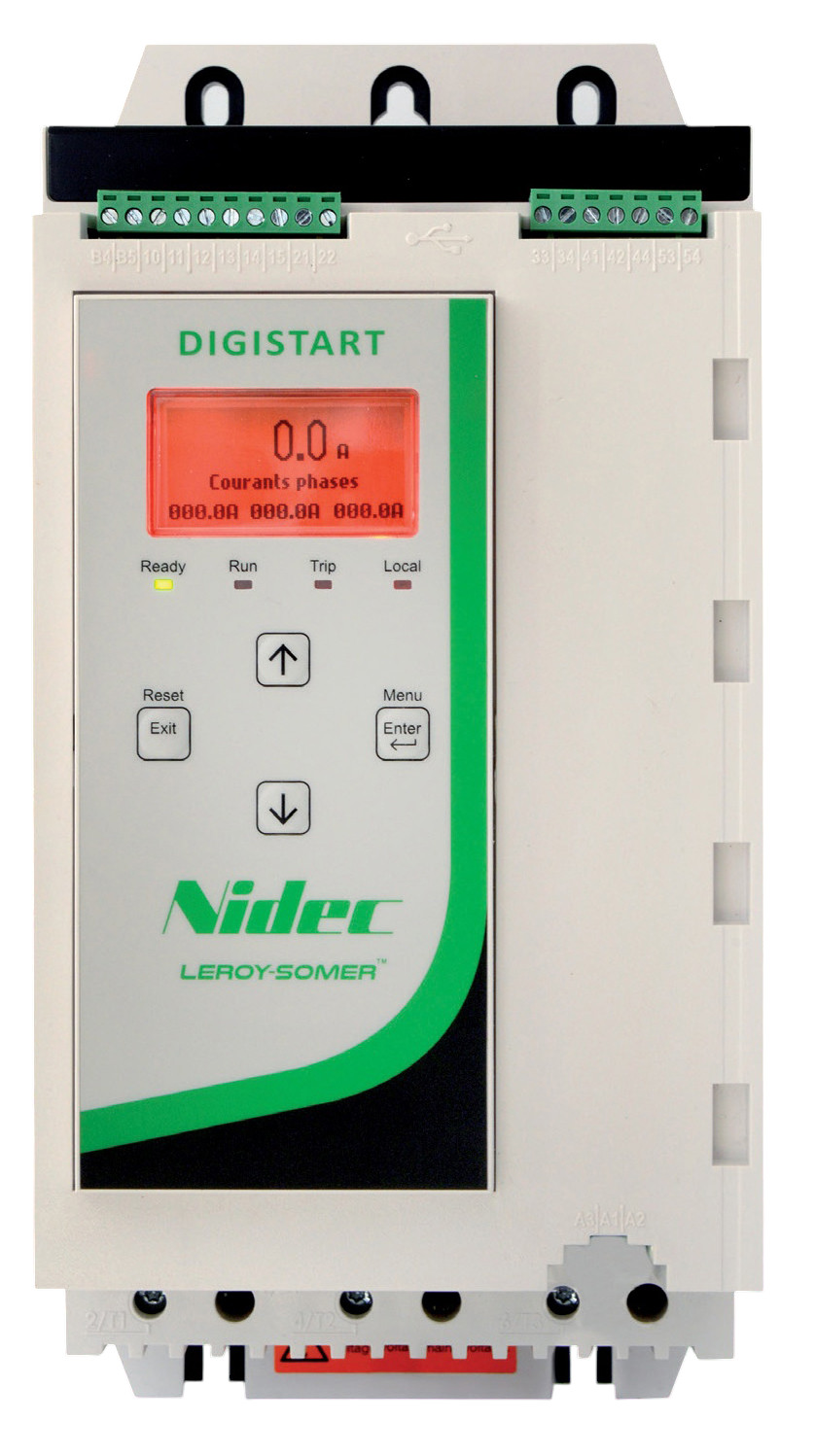

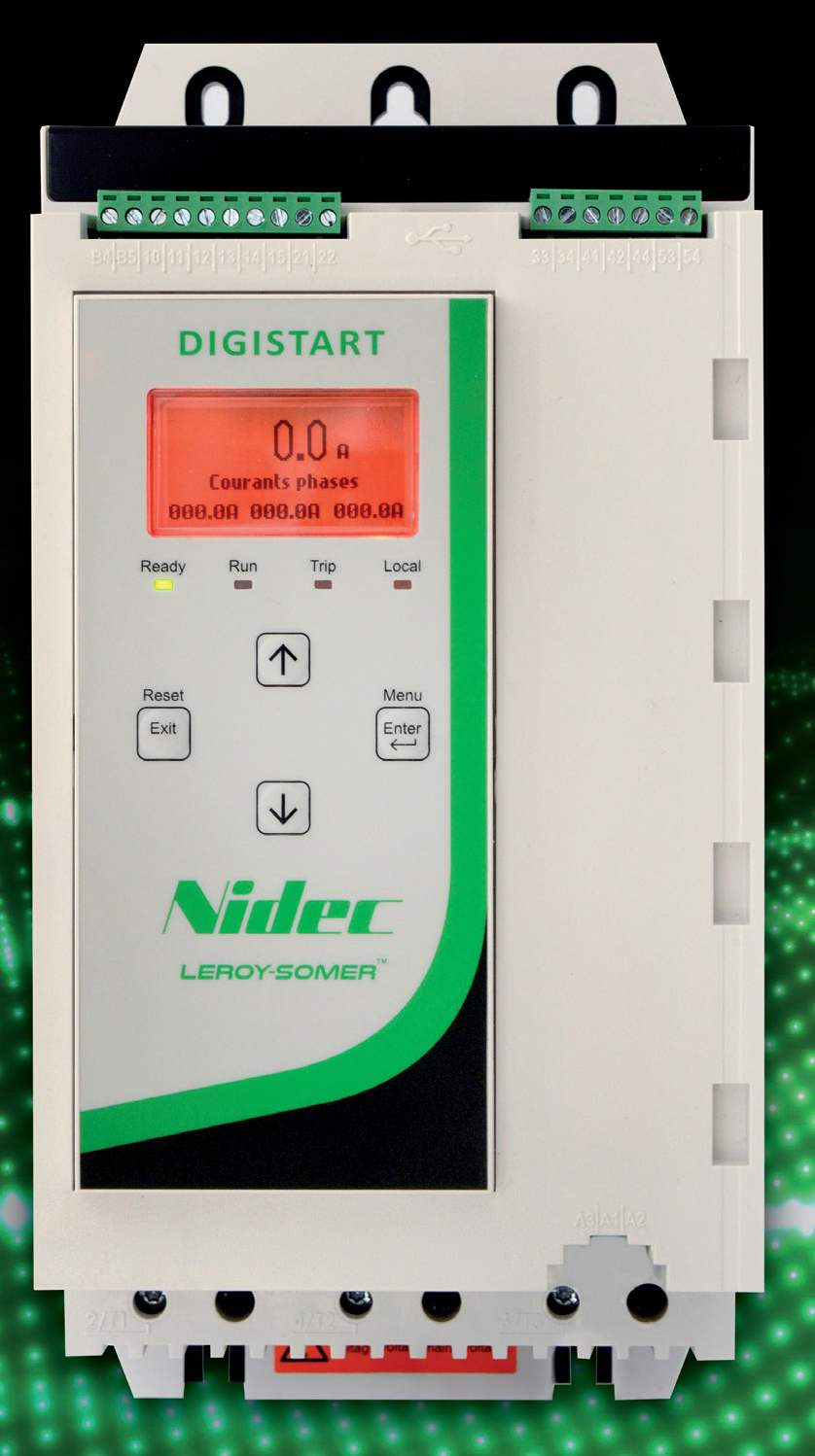

• Le démarreur électronique progressif Leroy Somer (Nidec) DIGISTART D4 - D5 est conçu pour le contrôle en douceur des moteurs asynchrones à vitesse fixe
• Il assure le démarrage et l'arrêt progressifs des moteurs tout en limitant les appels de courant et les contraintes mécaniques sur l'installation
• Ce modèle intègre des fonctions avancées de protection moteur et de surveillance pour sécuriser durablement les équipements entraînés
• Sa conception intelligente et communicante facilite le paramétrage, l'intégration réseau et la récupération des données de fonctionnement
• Le système avec bypass interne optimise le rendement énergétique et réduit les pertes en fonctionnement continu
Applications
• Démarrage progressif de moteurs asynchrones dans les installations industrielles à vitesse fixe
• Pilotage de moteurs pour applications de pompage avec fonctions dédiées et carte spécifique de pompage
• Commande de moteurs pour systèmes de ventilation, convoyage, compression et broyage
• Gestion de moteurs haut rendement IE3 dans les installations nécessitant une efficacité énergétique maximale
• Intégration dans des systèmes d'automatisation pour le contrôle et la surveillance de machines tournantes
Avantages
• Réduction des appels de courant au démarrage pour limiter les contraintes sur le réseau électrique
• Amélioration de la durée de vie des moteurs et des machines grâce à un démarrage et un arrêt'en douceur
• Bypass interne permettant un rendement jusqu'à 99,5 % et une forte réduction de l'énergie perdue
• Absence d'émissions harmoniques en fonctionnement, supprimant le besoin de filtres supplémentaires
• Mise en service simplifiée avec afficheur graphique, port USB et application mobile de configuration et de diagnostic
Conception
• Contrôle adaptatif du moteur relevant ses caractéristiques lors du premier cycle pour optimiser les démarrages suivants
• Cartes métiers intelligentes enfichables pour adapter le démarreur à des applications spécifiques comme le pompage
• Bypass interne intégré pour court-circuiter les thyristors en régime établi et réduire les dissipations thermiques
• Afficheur graphique multilingue et interface de paramétrage intuitive avec simulation de marche intégrée
• Bornes débrochables et conception compacte facilitant l'installation, la maintenance et le remplacement sur site
Caractéristiques techniques
• Plage de courant nominal : 24 à 1250 A selon les modèles
• Plage de tension réseau : 200 à 525 VAC, 380 à 600 VAC ou 380 à 690 VAC selon la désignation V5 ou V7
• Tension de commande C1 : 110 à 120 VAC ou 220 à 240 VAC, consommation 600 mA
• Tension de commande C2 : 24 VAC ou VDC avec tolérance ±20 %, courant 2,8 A
• Fréquence réseau : 50 Hz à 60 Hz avec tolérance ±5 Hz
• Température de fonctionnement : -10°C à +60°C avec déclassement au-dessus de +40°C
• Température de stockage : -25°C à +60°C
• Altitude de fonctionnement : 0 à 1000 m'avec déclassement au-dessus de 1000 m
• Indice de protection modèles 0024B à 0135B : IP20
• Indice de protection modèles 0184B à 1250B et 0735C à 1220C : IP00
• Humidité relative admissible : 5 % à 95 %
• Sorties de relais : 250 VAC sur charge résistive, courant 10 A
• Sortie analogique : 0-20 mA ou 4-20 mA
• Entrée de commande : active 24 VDC, courant approximativement 8 mA
• Degré de pollution : 3 selon norme CEI 60664-1
