Présentation

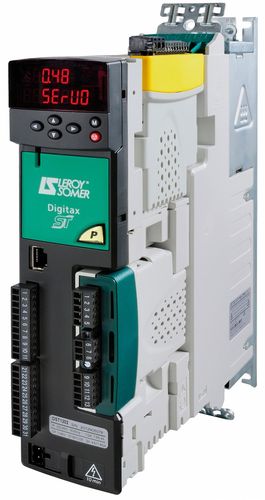

• Le variateur de vitesse servo Leroy Somer (Nidec) DIGITAX ST est conçu pour la commande précise de servomoteurs dans les applications d’automatisation industrielle
• Il intègre un contrôleur de mouvement 1,5 axe et des modules optionnels enfichables pour adapter la solution à chaque architecture de commande
• Ce modèle accepte une large plage de tensions d’alimentation en 230V et 460V pour piloter des moteurs synchrones, linéaires ou des actionneurs
• Sa conception compacte permet un montage en armoire à forte densité, idéal pour les machines multi-axes
• Le système est optimisé pour offrir une dynamique élevée avec des couples de crête importants et une mise en service rapide
Applications
• Automatisation de machines d’assemblage et de conditionnement nécessitant des mouvements rapides et reproductibles
• Pilotage de servomoteurs pour couteaux rotatifs, découpe synchronisée ou opérations de type flying shear
• Commande d’axes pour machines de type pick-and-place, cartonneuses verticales ou horizontales et systèmes de remplissage
• Synchronisation d’axes pour lignes de convoyage, étiqueteuses grande vitesse et systèmes d’emballage intégrés
• Entraînement d’actionneurs et de moteurs linéaires dans les installations de manutention, d’extrusion ou de dosage de précision
Avantages
• Large choix de variantes (Base, Indexer, Plus, EZMotion) pour adapter précisément le niveau de contrôle souhaité
• Modules optionnels enfichables permettant d’ajouter réseaux de communication, entrées-sorties et interfaces de retour moteur à tout moment
• Connexion simultanée à de nombreux bus de terrain tels que EtherNet/IP, Profibus, ProfiNet, EtherCAT, CanOPEN ou DeviceNet
• Fonction Safe Torque Off intégrée pour sécuriser l’installation sans contacteurs de puissance supplémentaires
• Outils logiciels dédiés facilitant la configuration, le réglage automatique, le diagnostic et la sauvegarde des paramètres du variateur
Conception
• Architecture servo numérique avec modes de contrôle couple, vitesse et position configurables
• Port codeur universel compatible avec de nombreux dispositifs de retour, y compris codeurs incrémentaux et absolus
• Jusqu’à deux modules SM optionnels encliquetables pour l’extension réseaux, entrées-sorties et retours de position
• Montage sur rail DIN avec système de fixation rapide et possibilité de montage bord à bord pour réduire l’encombrement en armoire
• Intégration de fonctions d’indexation, de cam électronique, de sommation de profils et de synchronisation pour les applications multi-axes
Caractéristiques techniques
• Tension d’alimentation : 200-240V alternatif ±10 % monophasé ou triphasé, 50/60Hz
• Tension d’alimentation : 380-480V alternatif ±10 % triphasé, 50/60Hz
• Courant de sortie continu : jusqu’à 6,4 A selon le modèle de variateur
• Couple continu moteur : jusqu’à 168 lb-in soit environ 18,9 Nm selon l’association moteur-variateur
• Surcharge de courant : jusqu’à 300 % du courant nominal en 230V et 460V
• Modes de commande : vitesse analogique, couple analogique, vitesse digitale préréglée, indexage, suivi impulsions, pas-direction et quadrature
• Interfaces de retour moteur : port codeur universel prenant en charge jusqu’à 14 types de capteurs, avec sortie codeur simulée via modules SM
• Communication série : Modbus RTU intégré pour la configuration et l’exploitation
• Fonctions de sécurité : Safe Torque Off conforme à la catégorie 3 de la norme EN954-1
• Entrées-sorties standards : 3 entrées analogiques, 6 entrées-sorties digitales, 1 sortie relais et 1 entrée Safe Torque Off
• Plage de vitesse moteur exploitable : jusqu’à 6000 tr/min suivant le type de servomoteur utilisé
• Conformité et marquages : CE, cULus, RoHS, fabrication certifiée ISO 9001 et ISO 14001
• Outils logiciels compatibles : CTSoft, SyPTLite, SyPTPro, PowerTools Pro, CTScope et CTOPCServer
• Réseaux supportés via modules : Profibus-DP, EtherNet/IP, Modbus TCP/IP, EtherCAT, CANopen, DeviceNet et Interbus
• Support de SmartCard mémoire pour la sauvegarde, la duplication et le transfert des paramètres de variateur
