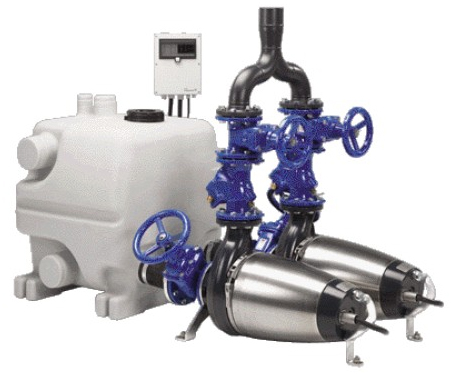

Module de relèvement double à poser
Grundfos MULTILIFT MD1

Présentation
• Les stations de relevage Grundfos MULTILIFT MD1 sont des systèmes complets conçus pour relever les eaux usées depuis un niveau inférieur au niveau des égouts dans les bâtiments, quelle que soit leur taille, permettant ainsi aux eaux usées d'atteindre facilement le système d'assainissement. Elles combinent des pompes dotées de réservoirs et de commandes afin de garantir une installation facile à un coût minimal
• Les stations de relevage fournissent des solutions simples à des problèmes complexes
• La gamme MULTILIFT MD1 a été créée pour de vastes bâtiments.
• Une station de relevage collecte les eaux usées depuis un niveau inférieur au niveau des égouts dans un bâtiment et les évacue dans le réseau d'assainissement. Elle empêche également le reflux en cas de niveau d'eau élevé dans les égouts
• Les pompes et les clapets anti-retour peuvent être retirés du réservoir avec des outils standard.
• La pompe et le boîtier de commande sont assemblés à l'aide de vis et de boulons et peuvent être désassemblés avec des outils standard.
• Les stations de relevage Grundfos Multilift MD1 et MDV peuvent être équipées de pompes Grundfos SE, SEV, SL ou SLV. Veuillez vous reporter à la documentation correspondante.

Applications

L'appareil est conçu pour la collecte et le pompage d'eaux usées sans écoulement libre vers les égouts. En général, l'appareil est installé sous les égouts dans les caves ou les sous-sols des bâtiments suivants :
• Logements collectifs
• Bâtiments collectifs et tertiaires, locaux publics
• Immeubles
• Écoles
• Bureaux
• Hôtels
• Restaurants
• Hôpitaux
• Industries

Avantages
• Accès facile pendant l’installation, l’entretien, la maintenance et remplacement
• Résistant aux gaz et aux odeurs
• Fonctionnement à faible bruit
• Choisissez entre roue ou canal Super Vortex technologie de roue
• Convient aux applications les plus ambitieuses telles que hôpitaux, écoles et centres commerciaux
• Installation plug-and-go avec connexion flexible options, commandes électroniques et clapets anti-retour inclus dans le forfait
• Capable de fonctionner dans des conditions inondées
• Contrôleur à microprocesseur avec pompe alternée interrupteur et interrupteur en cas de pompe coupée
• Fonctionnement sans problème nécessitant un minimum de maintenance due aux produits matériaux non corrosifs
• Livré avec un réservoir en standard, mais peut être facilement connecté à un maximum de trois réservoirs

Conception
• Jusqu'à cinq tailles de moteur disponibles pour chaque taille de réservoir (M, MD, MLD)
• Unités préassemblées avec clapet anti-retour (MSS, M, MD, MLD)
• Poids réduit pour une manipulation et une installation plus aisées (MSS, M, MD, MLD)
• Microprocesseur simple à utiliser avec points de consigne pour deux niveaux différents (MSS, M, MD)
• Deux hauteurs d'entrée réglables dans un seul système (MSS, M, MD)
• La commande de microprocesseur fiable reste à jour dans la situation d'utilisation
• Capteur de pression haute qualité sans contact avec les eaux usées et capteur d'alarme de niveau d'eau haut séparé
• Connexions d'entrées flexibles, au moyen de prises ou de raccords
• Trois entrées DN100 principales avec deux connexions d'entrée supplémentaires en option, pour une flexibilité max
• Vaste gamme de tailles de réservoir pour s'adapter à chaque application : 66, 100, 120, 270, 450, 900 et 1 350 litres
• Fond des réservoirs chanfreiné pour éviter la sédimentation et réduire la quantité d'eaux usées résiduelles
• Matériel hermétique en polyéthylène pour un système sans gaz ni odeur Roues vortex non obturables avec passages libres jusqu'à 80 mm
• Conception de pompe unique des pompes SE pour MD1/MDV (voir les pages sur les pompes SE)

Caractéristiques techniques
• Version : A poser
• Volume de la cuve : 450 Litres
• Hauteur max (HMT) : 25 m
• Débit max : 220 m3/h
