Présentation

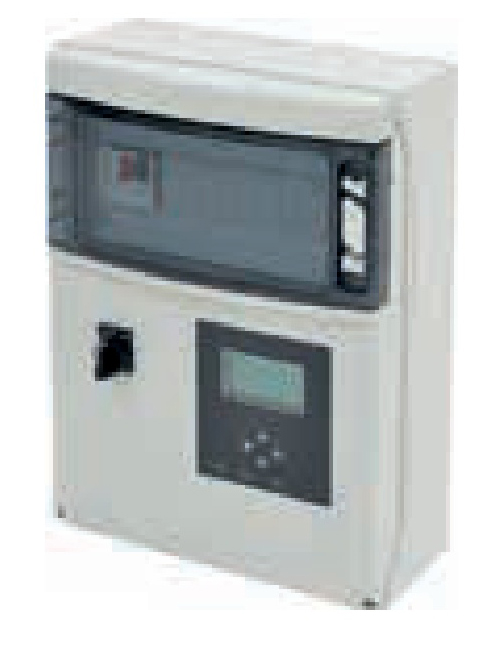

• Le coffret électrique de commande Mr Pompes MS 230 P est conçu pour piloter et protéger une ou deux pompes de station de relevage d'eaux usées ou pluviales
• Équipé d'un boîtier en ABS avec indice de protection IP55 et hublot transparent, il permet un contrôle visuel direct de l'installation
• Ce modèle intègre une interface de programmation simple via un écran LCD et une protection magnéto-thermique adaptée à chaque pompe
• Sa conception permet la gestion d'alarmes visuelles et sonores, ainsi que le report d'alarme par contact sec vers un système de supervision
• Le système est prévu pour fonctionner avec des sondes de niveau PIEZO ou des capteurs radar, avec possibilité de mode secours par flotteur
Applications
• Commande et protection de pompes pour stations de relevage d'eaux usées domestiques ou industrielles
• Gestion de pompes pour stations de relevage d'eaux pluviales dans les réseaux d'assainissement
• Surveillance de bassins de collecte et de cuves de stockage d'eaux usées ou pluviales
• Pilotage de pompes de relevage dans les locaux techniques de bâtiments tertiaires ou collectifs
• Intégration dans des installations de pompage nécessitant une permutation automatique et une alarme de niveau haut
Avantages
• Programmation par écran LCD avec interface claire pour un réglage rapide des paramètres de fonctionnement
• Permutation automatique des pompes sur la version deux pompes afin d'équilibrer les temps de service et d'assurer une redondance en cas de défaut
• Signalisation d'alarme visuelle et sonore avec buzzer de 88 dB pour une détection immédiate des anomalies
• Report d'alarme par contact sec permettant le raccordement à un système de télésurveillance ou à une gestion technique centralisée
• Compatibilité avec sondes PIEZO 4-20 mA et capteurs radar pour une mesure de niveau précise et adaptable aux différents ouvrages
Conception
• Coffret en ABS avec indice de protection IP55 et hublot transparent pour une bonne résistance en environnement humide
• Dimensions coffret une pompe MS 230 P : 210 x 137 x 436 mm
• Dimensions coffret deux pompes RS 2524 P : 310 x 147 x 436 mm
• Composants de puissance intégrant protection magnéto-thermique et contacteur dédié à chaque pompe
• Plage de protection réglée par disjoncteur magnéto-thermique jusqu'à 18 A maximum
• Interface de commande comprenant un écran LCD pour la visualisation des paramètres et des alarmes
• Sélection de fonctionnement par commutateur Manuel - Arrêt - Automatique
• Bornes prévues pour la connexion de sondes PIEZO 4-20 mA et de capteurs radar en option
Caractéristiques techniques
• Type de coffret : commande et protection pour une ou deux pompes de relevage
• Indice de protection du coffret : IP55
• Matière du coffret : ABS avec hublot transparent
• Intensité maximale par pompe : 18 A
• Plage de réglage par sonde PIEZO : seuils de 0 à 1, 2, 2,5, 3, 4, 6, 10, 16, 20 et 25 m
• Type de sondes compatibles : PIEZO signal 4-20 mA, autres échelles disponibles sur demande
• Alimentation monophasée : 230-240 V, 50 Hz pour versions M
• Alimentation triphasée : 380-400 V, 50 Hz pour versions T
• Fonctions de commande : gestion par sonde PIEZO ou capteur radar, mode secours par flotteur
• Système d'alarme : alarme visuelle et sonore par buzzer 88 dB, report par contact sec
• Origine commande d'alarme : régulateur de niveau ou disjonction moteur
• Affichage : visualisation des paramètres et alarmes sur écran LCD (défaut pompe, défaut sonde PIEZO, niveau alarme)
• Compatibilité capteur radar : capteur radar 4-20 mA VEGAPLUS C11 avec plage de mesure jusqu'à 8 m et précision ± 5 mm
