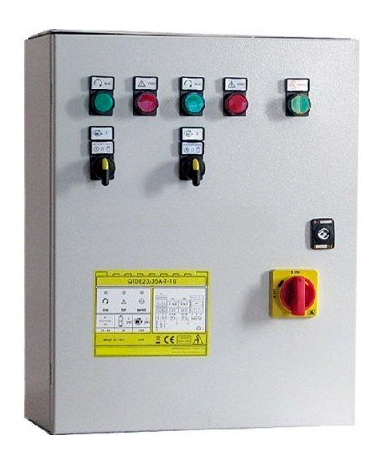

Armoire de protection pour 2 pompes de relevage en mono
Ebara QM2

Présentation
• Armoire de protection pour 2 pompes de relevage en mono

Avantages
• 6 entrées très basse tension pour:
- Arrêt d’urgence SL/SP STOP (ex: flotteur pour protection contre la marche sèche) activé aussi bien en fonctionnement AUTOMATIQUE qu’en fonctionnement MANUEL
- Marche et arrêt fonctionnel SL/SP 1 et 2 (ex: flotteur de commande)
- Alarme niveau maximum SL/SP MAX
- Coupure moteur si déclenchement de la sonde de température

Conception
COMMANDES ET SIGNALISATIONS
• Sélecteur pour fonctionnement AUTOMATIQUE-ARRET-MANUEL pour chaque moteur
• 5 voyants lumineux pour la signalisation de:
- Présence tension
- Marche pompe 1 ou 2
- Défaut général pompe 1 ou 2

ALARMES ET PROTECTIONS
• Protection contre l’absence de phase à réarmement manuel
• Fusibles de protection moteur pour chaque moteur
• Fusibles de protection sur les circuits auxiliaires
• Report alarme 24V en cas surcharge moteur ou niveau trop plein
• Coupure moteur si déclenchement de la sonde de température

CONDITIONS DE SERVICE
• Température ambiante -5 / +40°C
• Humidité relative 50% avec température maximum 40°C

REMARQUES
• La valeur de la puissance est donnée à titre indicatif. Pour choisir la bonne armoire, s’assurer que l’intensité moteur est comprise dans la plage de fonctionnement de l’armoire
• Boîtier en matière thermoplastique (P) jusqu’à 17A

Caractéristiques techniques
• Alimentation 1~ 50/60Hz 230V ± 10%
• Sectionneur général verrouillable
• Transformateur pour alimentation des circuits auxiliaires
• Contacteur pour chaque moteur
• Échangeur
• Indice de protection IP55
• Tension : Mono
• Puissance max : 2,2 kW
• Intensité max : 18 Amp
