Présentation
• Le groupe DSV2K2 est un groupe de surpression à variation de vitesse qui garantit une pression constante réglable de 3 à 8 bars et un débit de 0 à 13 m3/h. Il est particulièrement adapté à mettre et maintenir sous pression des réseaux de distribution d'eau domestique et petit collectif où la pression est insuffisante ou inexistante (immeubles, habitations, irrigation...)
• Le groupe DSV2K2 est prêt à l'emploi et très facile à installer. Le variateur de vitesse est entièrement pré-réglé et dédié à la pompe KV 10/8 et, après raccordement hydraulique et alimentation électrique (mono 230 V), il suffit d'ajuster la pression souhaitée en tournant ce bouton. La pression d'utilisation peut être réajustée à tout moment si nécessaire
• Le groupe DSV2K2 économise l'énergie car la vitesse de rotation de la pompe, qui est proportionnelle à la fréquence d'alimentation du moteur, s'adapte au débit demandé en garantissant la pression constante voulue. Lorsque le débit est nul, la pompe KV 10/8 T s'arrête
En cas de faible débit, un mode de fonctionnement spécifique se met automatiquement en route et permet:
• Un temps de marche de la pompe réduit
• Une fréquence de démarrage limitée
• Le moteur est protégé contre les sur-intensités, les sur-tensions et les sous-tensions
Pour éviter des arrêts intempestifs, un redémarrage automatique intervient au bout de 10 secondes
Si le défaut persiste, le groupe s'arrête en attente d'une intervention
• Pour la protection manque d'eau, prévoir un contacteur manométrique inversé ou un flotteur
Conception

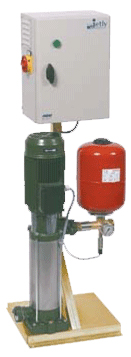

Le groupe DSV2K2 pré-monté comprend :
• 1 pompe KV 10/8 Tri 2,2 kW
• 1 armoire DSV avec variateur de vitesse pré-réglé et dédié à la pompe KV 10/8 T, toutes protections électriques + sectionneur, à alimenter en Mono 230 V
• 1 capteur de pression
• 1 manomètre glycérine
• 1 raccord 5 voies et livré non monté
• 1 réservoir à vessie 8 litres / 8 bars
• La contre-bride d'aspiration
• 1 clapet 1" 1/4 à monter à l'aspiration
Limites d'utilisation
• Plage de pression : de 3 à 8 bars en fonction des besoins de l'installation (possible 10 bars, nous consulter)
• Alimentation électrique : Mono 230 V / 16A
• Indice de protection : IP 44
• Température max de l'eau : + 50°C
• Température max ambiante : + 40°C
• Taux d'humidité max : 90 %
• Aspiration et refoulement : 1" 1/4 F
• Ensemble DSV2K2 certifié CEM/NF EN 61000
Caractéristiques techniques
• Hauteur max (HMT) : 80 m
• Débit max : 14 m3/h
