Présentation

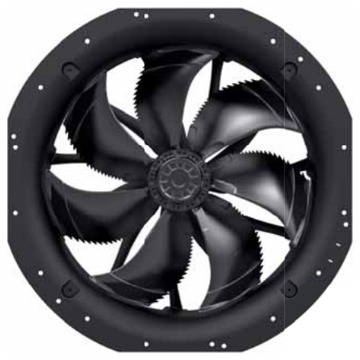

• Le ventilateur Ziehl-Abegg FE2owlet with ZAplus ZN063-SD est conçu pour le refroidissement d'huile et le refroidissement de transformateurs électriques
• Équipé d'un moteur asynchrone triphasé à courant alternatif, il fonctionne sur des tensions de 400 V ou 460 V et des fréquences de 50 Hz ou 60 Hz
• Ce modèle intègre une roue à pales profilées de type hibou FE2owlet montée dans un module ZAplus optimisé aérauliquement pour un rendement élevé
• Sa conception avec boîte à bornes et grille de protection côté aspiration ou double face facilite l'intégration sur des groupes de refroidissement de transformateurs
• Le système est prévu pour un fonctionnement continu dans des ambiances sévères, avec une large plage de températures et une protection thermique intégrée du moteur
Applications
• Refroidissement d'huile de transformateurs de puissance en poste extérieur ou intérieur
• Refroidissement d'échangeurs à air pour transformateurs immergés dans l'huile
• Ventilation de groupes de production ou d'installation électrique nécessitant un flux d'air dirigé sous forte contrainte thermique
Avantages
• Rendement élevé avec une efficacité aéraulique jusqu'à 39,3 % permettant de réduire la consommation énergétique
• Fonctionnement fiable en service continu grâce à la classe thermique THCL155 et à la protection du moteur par contact thermique
• Grande plage de tension et de fréquence autorisant une adaptation aisée aux réseaux 400 V ou 460 V en 50 Hz ou 60 Hz
• Conception robuste avec pales et rotor en aluminium à double couche de peinture assurant une bonne résistance à la corrosion
• Choix de configurations de grille de protection pour une installation optimisée côté aspiration ou avec protection double face
Conception
• Moteur asynchrone triphasé à courant alternatif 6-6 pôles pour alimentation 3~400 V ou 3~460 V
• Boîte à bornes de raccordement électrique montée sur le module ZAplus avec bornier accessible
• Roue à 7 pales en aluminium avec double couche de peinture noire RAL 9005 pour une meilleure tenue mécanique
• Ensemble ventilateur monté dans un carter ZAplus, disponible avec grille de protection côté aspiration seule ou grilles double face
• Indice de protection IP54 avec protection du moteur par contact thermique intégré pour la surveillance de température d'enroulement
Caractéristiques techniques
• Tension nominale : 400 V ou 460 V triphasé
• Fréquence nominale : 50 Hz ou 60 Hz
• Puissance d'entrée nominale : 320 à 980 W
• Courant nominal : 0,58 à 1,60 A
• Vitesse nominale : 590 à 1000 min-1
• Vitesse à pression de sortie 0 Pa : 710 à 1070 min-1
• Débit d'air à pression de sortie 0 Pa : 2,3 à 3,5 m3/s
• Courant de démarrage : 0,95 à 3,8 A
• Classe thermique : THCL155 155°C
• Température ambiante minimale permise : -40 °C
• Température ambiante maximale permise : 60 à 70 °C
• Nombre de pales : 7 unités
• Indice de protection : IP54 niveau 54
• Efficacité aéraulique en fonctionnement : 39,3 %
• Efficacité globale Nactuel/Ncible : 47,1/40 ratio
• Niveau de puissance acoustique côté aspiration : 62 à 78 dB(A)
• Poids de la version grille aspiration : 21,00 kg
• Poids de la version grille double face : 22,00 kg
