Présentation

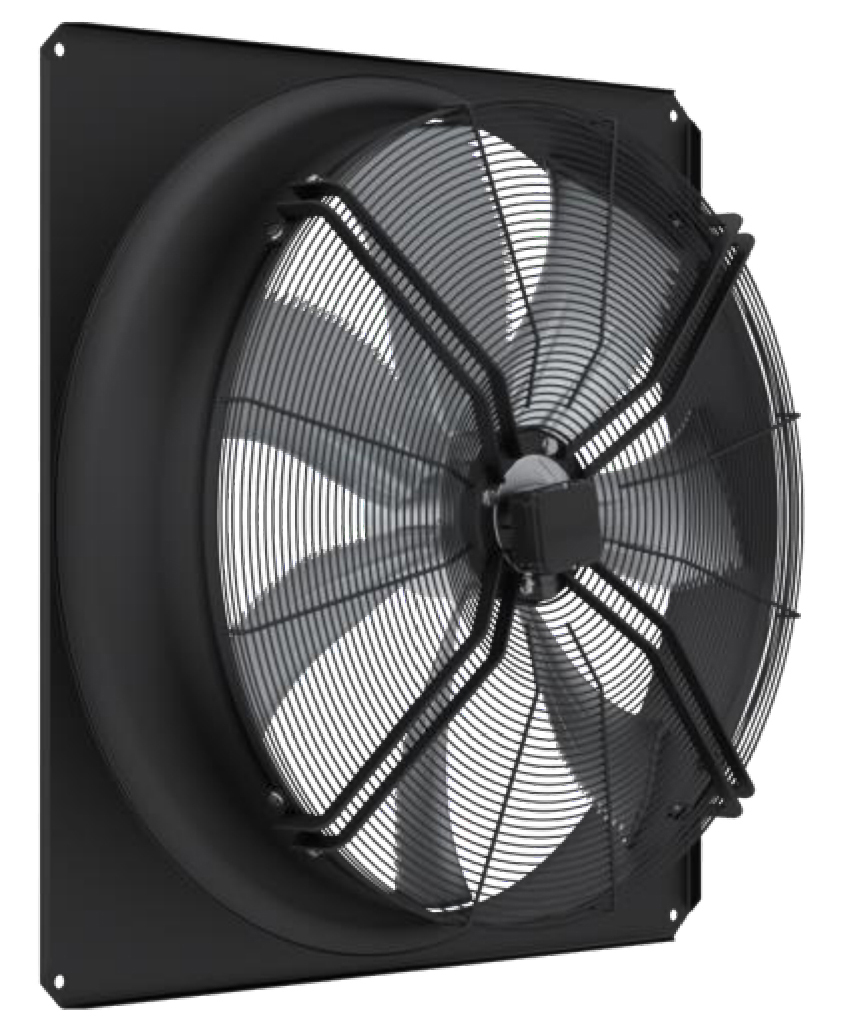

• Le ventilateur axial à pales en forme de faucille Ziehl-Abegg FN091-SDQ.6N.V7P2 est conçu pour le transport d'air et de mélanges d'air non agressifs dans les systèmes de ventilation, de climatisation et de réfrigération
• Équipé de pales en forme de faucille et d'une couronne murale rectangulaire, il offre une efficacité aéraulique élevée avec un bon rendement énergétique
• Ce modèle fonctionne en trois phases avec double vitesse par couplage triangle-étoile pour s'adapter aux besoins de débit et de pression
• Sa conception permet un fonctionnement continu de type S1, avec une température de l'air jusqu'à 70°C selon la configuration électrique
• Le système intègre une boîte à bornes et une grille de protection annulaire pour une installation sécurisée et conforme aux normes
Applications
• Ventilation d'extraction et de soufflage dans les bâtiments tertiaires et industriels
• Intégration dans des centrales de traitement d'air, groupes de réfrigération et systèmes de climatisation
• Refroidissement d'équipements et de locaux techniques nécessitant un débit d'air important
Avantages
• Rendement aéraulique optimisé avec une efficacité statique de 39,2 % et un grade d'efficacité supérieur à la valeur cible ErP
• Fonctionnement possible sur plusieurs tensions et fréquences (50 Hz et 60 Hz) permettant une large compatibilité d'installation
• Plage de température d'utilisation étendue, avec une température minimale d'utilisation de -40°C en démarrage occasionnel
• Maintenance réduite grâce aux roulements à billes avec lubrification à vie et aux éléments de fixation en acier inoxydable
Conception
• Rotor et pales en aluminium non peints assurant une bonne rigidité mécanique et une masse modérée
• Couronne murale rectangulaire avec collerette d'entrée en acier peint en RAL 9005 noir foncé
• Boîte à bornes K62 montée sur le stator pour le raccordement électrique et la protection moteur par contact thermique
• Grille de protection annulaire conforme aux prescriptions de sécurité pour empêcher tout contact accidentel avec la roue
• Roulements à billes à longue durée de vie avec protection contre l'humidité et les climats chauds
Caractéristiques techniques
• Numéro d'article : 156204
• Type : FN091-SDQ.6N.V7P2
• Tension d'alimentation 50 Hz : 3x400 V
• Puissance absorbée 50 Hz : 1,85 kW en couplage triangle
• Puissance absorbée réduite 50 Hz : 1,05 kW en couplage étoile
• Courant nominal 50 Hz : 3,8 A en couplage triangle
• Courant nominal réduit 50 Hz : 1,9 A en couplage étoile
• Vitesse de rotation 50 Hz : 840 tr/min en grande vitesse
• Vitesse de rotation réduite 50 Hz : 630 tr/min en petite vitesse
• Température maximale de l'air 50 Hz : 70°C
• Tension d'alimentation 60 Hz : 3x400 V
• Puissance absorbée 60 Hz : 2,40 kW en couplage triangle
• Puissance absorbée réduite 60 Hz : 1,15 kW en couplage étoile
• Courant nominal 60 Hz : 4,4 A en couplage triangle
• Courant nominal réduit 60 Hz : 2,1 A en couplage étoile
• Vitesse de rotation 60 Hz : 870 tr/min en grande vitesse
• Vitesse de rotation réduite 60 Hz : 580 tr/min en petite vitesse
• Tension d'alimentation alternative 60 Hz : 460 V
• Puissance absorbée alternative 60 Hz : 2,80 kW en couplage triangle
• Puissance absorbée alternative réduite 60 Hz : 1,45 kW en couplage étoile
• Courant nominal alternatif 60 Hz : 4,60 A en couplage triangle
• Courant nominal alternatif réduit 60 Hz : 2,20 A en couplage étoile
• Vitesse de rotation alternative 60 Hz : 950 tr/min en grande vitesse
• Vitesse de rotation alternative réduite 60 Hz : 660 tr/min en petite vitesse
• Facteur de puissance 50 Hz : 0,70
• Facteur de puissance 60 Hz : 0,80
• Facteur de puissance alternatif 60 Hz : 0,77
• Débit d'air au rendement optimal : 16643 m3/h
• Augmentation de pression au point de rendement optimal : 143 Pa
• Puissance électrique au point de rendement optimal : 1730 W
• Efficacité statique HstatA : 39,2 %
• Indice d'efficacité réel : 44,0
• Indice d'efficacité cible ErP : 40,0
• Classe thermique d'isolation : THCL155
• Indice de protection : IP54
• Nombre de pales : 7
• Masse : 50,70 kg
• Température minimale de fonctionnement : -40°C
