Présentation

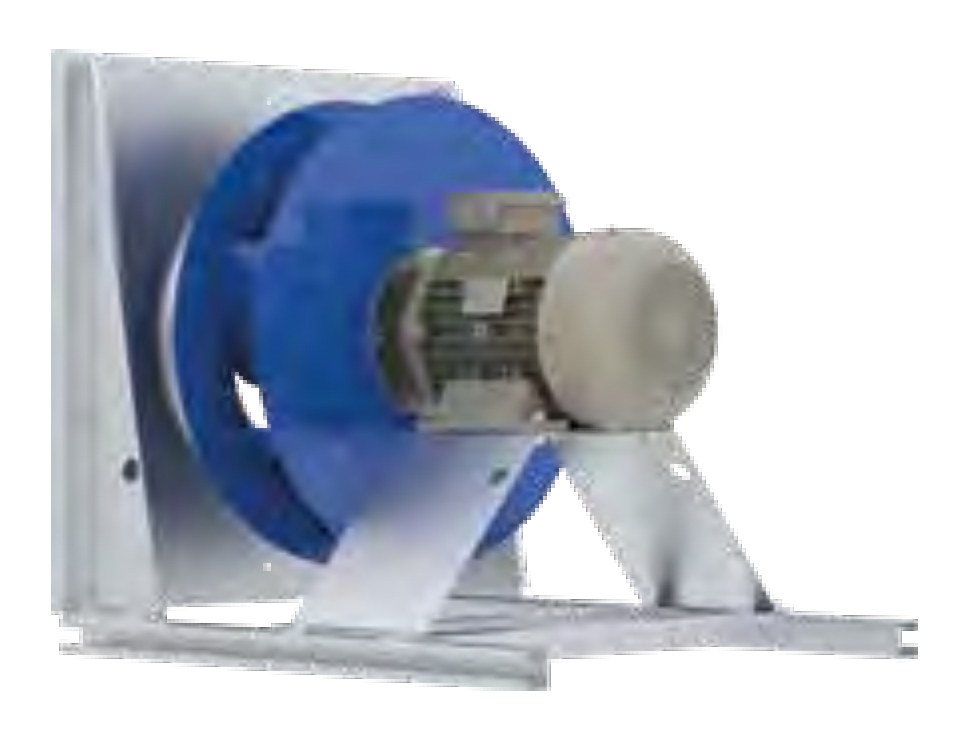

• Le ventilateur Ziehl-Abegg C ZAmotpremium ER56C est conçu pour la mise en pression et la ventilation d'air dans des systèmes de traitement d'air performants
• Équipé d'une roue centrifuge à haut rendement et d'une buse d'entrée avec dispositif de mesure de débit d'air, il assure un contrôle précis des performances aérauliques
• Ce modèle utilise une roue en tôle brillante thermolaquée de classe de résistance 1 avec une finition RAL 5002 pour une protection durable
• Sa conception avec moteur IE3 et position de montage horizontale permet une intégration aisée dans les centrales de traitement d'air et les caissons ventilés
• Le système bénéficie d'une protection moteur par résistance PTC, d'un indice de protection IP55 et d'une classe thermique THCL155 pour un fonctionnement fiable
Applications
• Ventilation et mise en pression d'air dans les centrales de traitement d'air tertiaires et industrielles
• Extraction et insufflation d'air dans les caissons de ventilation avec mesure intégrée du débit d'air
• Renouvellement d'air filtré dans les bâtiments commerciaux nécessitant un haut rendement énergétique
• Applications de ventilation avec exigences de conformité ErP 2015 et marquage CE et UKCA
Avantages
• Haut rendement énergétique du ventilateur et du moteur grâce à la technologie IE3 et à la roue centrifuge optimisée
• Mesure de débit d'air intégrée via la buse d'entrée permettant un pilotage précis de l'installation
• Large plage de puissances de 1,50 kW à 11,00 kW couvrant de nombreuses configurations de traitement d'air
• Indice de protection IP55 et classe thermique THCL155 offrant une grande fiabilité en environnement exigeant
• Conformité aux exigences ErP 2015 et marquages CE et UKCA garantissant le respect des normes en vigueur
Conception
• Roue centrifuge en tôle brillante thermolaquée de classe de résistance 1 avec couleur RAL 5002
• Buse d'entrée équipée d'un dispositif de mesure pour la mesure du débit d'air
• Position de montage horizontale H adaptée à l'intégration en plug fan dans les caissons
• Moteur asynchrone triphasé IE3 avec protection par résistance PTC et indice de protection IP55
• Classe thermique moteur THCL155 permettant un fonctionnement continu dans une plage de température étendue
Caractéristiques techniques
• Tension nominale : 400 V
• Fréquence nominale : 50 Hz
• Puissance nominale minimale : 1.50 kW
• Puissance nominale maximale : 11.00 kW
• Courant nominal minimal : 3.05 A
• Courant nominal maximal : 20.50 A
• Rendement moteur minimal : 82.5 %
• Rendement moteur maximal : 91.4 %
• Vitesse nominale minimale : 970 tr/min
• Vitesse nominale maximale : 1475 tr/min
• Vitesse maximale minimale : 1220 tr/min
• Vitesse maximale maximale : 2270 tr/min
• Fréquence maximale minimale : 47 Hz
• Fréquence maximale maximale : 77 Hz
• Température de fluide minimale permise : -20 °C
• Température de fluide maximale permise : 40 °C
• Poids minimal : 80.00 kg
• Poids maximal : 142.00 kg
