Présentation

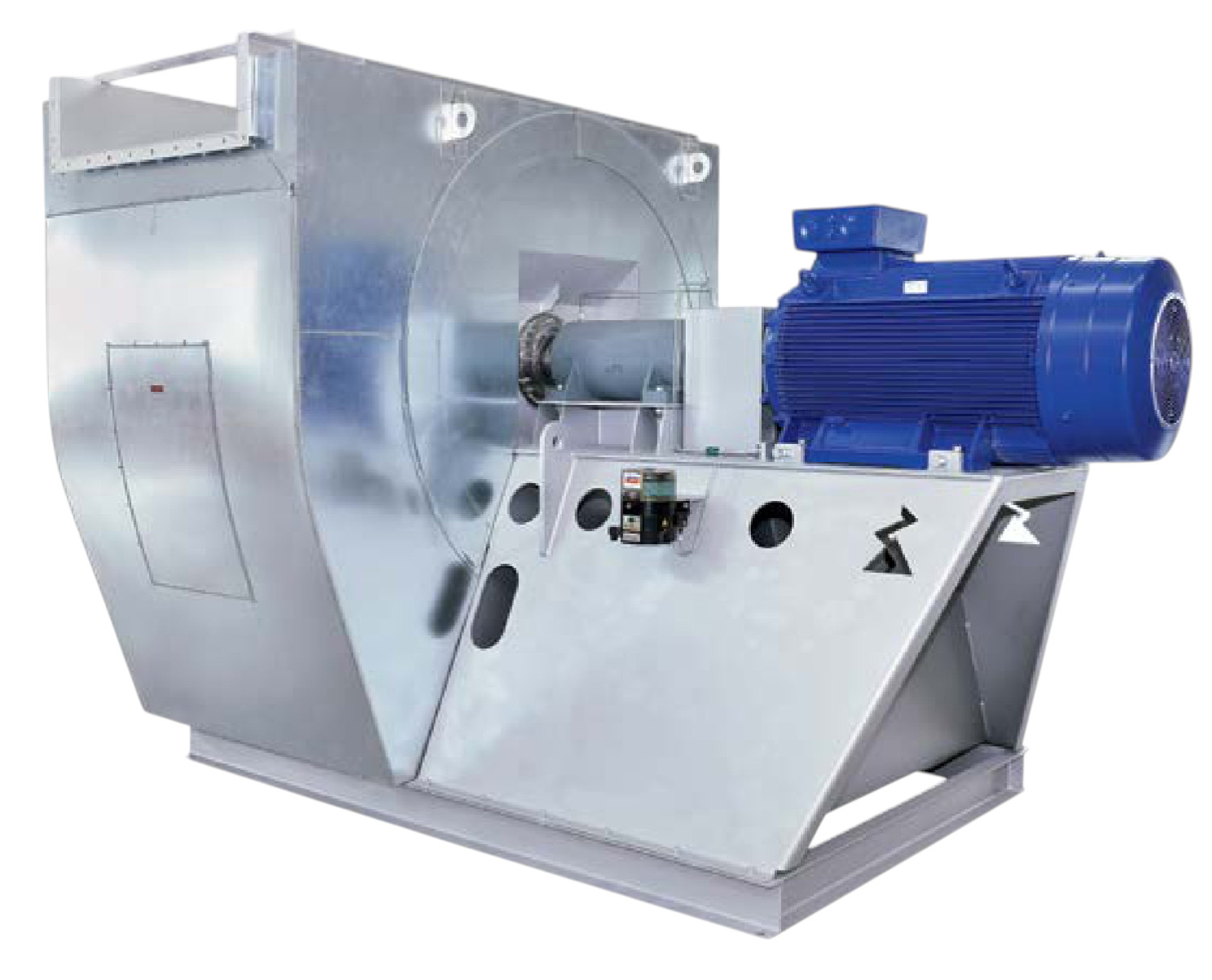

• Le ventilateur Ziehl-Abegg Coupling Fan est conçu pour les applications industrielles exigeant un niveau de sécurité et de qualité très élevé
• Il est réalisé en conception modulaire et entièrement configurable afin de s'adapter précisément à chaque procédé et à chaque domaine d'utilisation
• Ce modèle peut être équipé de différentes roues à pales pour des régimes de basse, moyenne ou haute pression en fonction du point de fonctionnement recherché
• Sa conception permet d'intégrer des options d'isolation acoustique et thermique ainsi que des protections contre l'usure et la corrosion pour une fiabilité accrue
• Le système est complété par des services d'installation, de mise en service et de maintenance régulière pour garantir la continuité de fonctionnement sur site
Applications
• Ventilation de process industriels nécessitant une pression statique élevée et un débit d'air important
• Extraction d'air dans des atmosphères potentiellement explosives classées zones 1, 2, 21 et 22 conformément à la directive ATEX
• Transport d'air chaud ou de gaz de process avec températures élevées dans les installations thermiques industrielles
• Ventilation de grandes installations industrielles avec réglage précis du point de fonctionnement aéraulique
• Extraction d'air chargé de particules avec besoin de protection renforcée contre l'usure et la corrosion
Avantages
• Configuration sur mesure grâce à une conception modulaire couvrant de nombreux points de fonctionnement aérauliques
• Compatibilité ATEX 94/9 EG permettant l'utilisation dans des zones à risque d'explosion de gaz ou de poussières
• Large plage de températures de service assurant l'utilisation aussi bien en air froid qu'en air très chaud
• Rendement supérieur à 80 % contribuant à la réduction de la consommation énergétique des installations
• Possibilité d'ajouter des options d'isolation phonique et thermique pour optimiser le confort acoustique et la sécurité
Conception
• Roue disponible en versions basse pression, moyenne pression et haute pression pour optimiser la courbe de fonctionnement
• Carters et composants disponibles en aciers allant du type St 37 jusqu'à l'acier inoxydable résistant à haute température 1.4835
• Entraînement par moteur accouplé avec tailles de moteurs normalisées de 180 M à 315 L
• Différents types de revêtements possibles incluant vernis humide et peinture poudre pour une protection durable
• Accouplement mécanique de type N-Eupex ou Rupex pour une transmission de couple fiable
Caractéristiques techniques
• Débit d'air 1 : 6000 m3/h à pression statique 25000 Pa
• Débit d'air 2 : 5000 m3/h à pression statique 40000 Pa
• Débit d'air 3 : 250000 m3/h à pression statique 6000 Pa
• Rendement aéraulique : supérieur à 80 %
• Température d'air minimale : -40 °C
• Température d'air maximale : 500 °C
• Taille de moteur minimale : 180 M
• Taille de moteur maximale : 315 L
• Plage de puissance moteur : 22 à 315 kW
• Nombre de pôles moteurs : 2, 4, 6 ou 8 pôles
• Diamètre nominal minimal : 400 mm
• Diamètre nominal maximal : 2000 mm
• Conformité ATEX : 94/9 EG zones 1, 2, 21 et 22
• Niveau de pression statique maximal : 40000 Pa
• Nombre de types de revêtements disponibles : 2
