Présentation

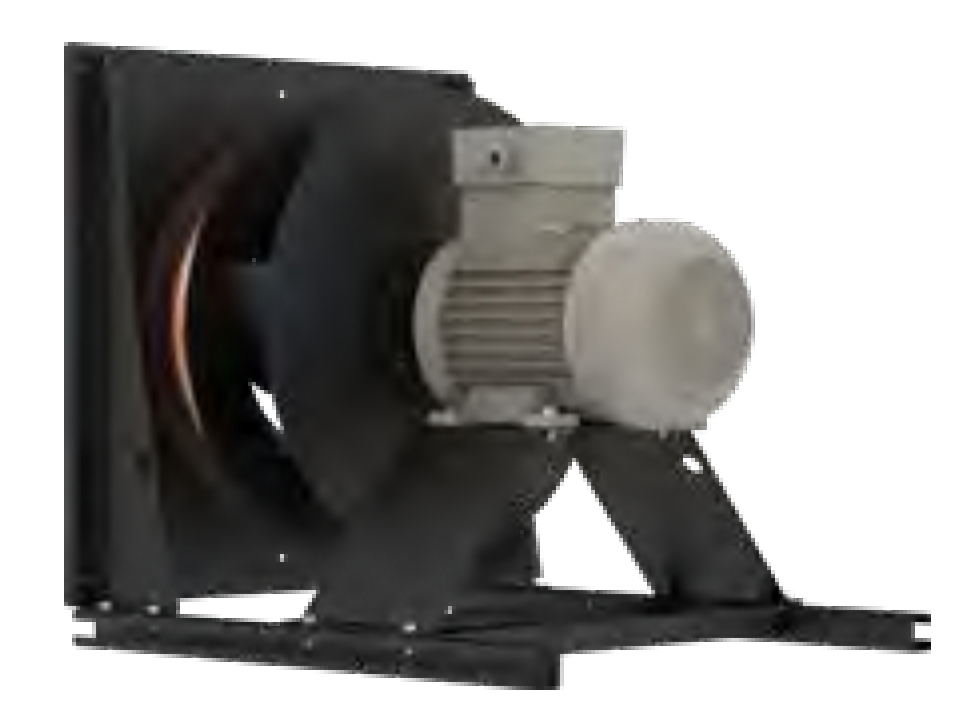

• Le ventilateur centrifuge ATEX haut rendement Ziehl-Abegg C-ATEX ZAmotbasicEx ER90C est conçu pour l'extraction et l'insufflation d'air en atmosphères potentiellement explosives
• Équipé d'une roue centrifuge haute performance en tôle d'acier brillante, il assure un excellent rendement énergétique pour les installations de ventilation exigeantes
• Ce modèle intègre une buse d'entrée avec dispositif de mesure pour le contrôle précis du débit d'air dans le système
• Sa conception ATEX avec marquage II 2G IIB T4 garantit une utilisation sûre dans les zones à risques de gaz explosifs
• Le système est motorisé par un moteur IE3 protégé IP56, avec classe thermique 155, pour un fonctionnement fiable sur une large plage de températures de fluide
Applications
• Ventilation d'extraction dans les installations industrielles classées ATEX
• Traitement d'air dans les ateliers, entrepôts et locaux techniques avec atmosphère explosive
• Insufflation d'air propre dans les process industriels nécessitant une mesure et un contrôle du débit
• Renouvellement d'air dans les centrales de traitement d'air intégrant des zones à risques
• Reprise d'air sur des lignes de production chimiques ou pétrochimiques
Avantages
• Haute efficacité énergétique grâce à une roue centrifuge optimisée et un moteur IE3
• Sécurité renforcée en zone explosive avec double marquage ATEX pour le ventilateur et le moteur
• Contrôle facilité du débit d'air grâce à la buse d'entrée équipée d'un dispositif de mesure
• Protection élevée contre la poussière et les projections d'eau avec indice de protection IP56
• Large plage de puissance de 4.0 kW à 30.0 kW permettant d'adapter précisément le ventilateur à chaque installation
Conception
• Roue centrifuge en tôle d'acier brillante revêtue par poudre, résistance de surface classe 2, couleur RAL 9005 noir foncé
• Buse d'entrée aérodynamique intégrant un appareil de mesure pour la surveillance du débit d'air
• Position de montage horizontale prévue pour une intégration aisée en caisson ou en centrale de traitement d'air
• Moteur triphasé IE3 avec protection par résistance PTC pour la surveillance thermique des enroulements
• Construction conforme aux exigences ATEX avec marquage ventilateur II 2G IIB T4 et marquage moteur II 2G Ex h IIB T4 Gb
Caractéristiques techniques
• Tension nominale : 400 V
• Fréquence nominale : 50 Hz
• Puissance nominale : 4.0-30.0 kW
• Rendement moteur : 86.0-93.7 %
• Courant nominal : 9.87-57.10 A
• Vitesse nominale : 725-1480 tr/min
• Vitesse maximale : 770-1450 tr/min
• Fréquence maximale : 48-70 Hz
• Indice de protection : IP56
• Classe thermique : 155 °C
• Température minimale du fluide : -20 °C
• Température maximale du fluide : 40 °C
• Poids du ventilateur : 378.00-526.00 kg
• Longueur T : 1160-1320 mm
• Hauteur H2 : 1024-1069 mm
