Présentation

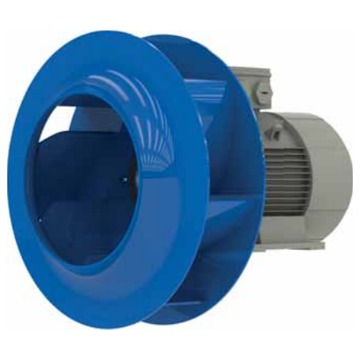

• Le ventilateur Ziehl-Abegg ZArail RH35W..1R est conçu pour la ventilation d'air dans les installations industrielles et tertiaires nécessitant un montage sur rail
• Équipé d'une roue en tôle lisse thermolaquée bleu outremer, il assure un déplacement d'air performant avec un bon rendement aéraulique
• Ce modèle bi-polaire 4-2 pôles permet d'adapter la vitesse de rotation selon les besoins de fonctionnement
• Sa conception avec moteur standard en classe thermique THCL155 et indice de protection IP55 garantit une grande fiabilité en service continu
• Le système est livré avec une bague d'entrée poudre époxy coloris RAL 7032 pour optimiser l'aspiration d'air
Applications
• Ventilation d'extraction dans bâtiments industriels et ateliers
• Insufflation d'air dans centrales de traitement d'air montées sur rail
• Refroidissement d'équipements électriques et de machines
• Renouvellement d'air dans locaux tertiaires et entrepôts
• Intégration dans des systèmes de ventilation aéraulique avec bague d'entrée normalisée
Avantages
• Bi-vitesse 4-2 pôles permettant d'adapter le débit d'air aux besoins de l'installation
• Indice de protection IP55 offrant une bonne résistance à la poussière et aux projections d'eau
• Large plage de températures ambiantes autorisées de -30°C à 60°C pour un usage polyvalent
• Roue en tôle lisse thermolaquée garantissant une bonne robustesse mécanique
• Montage sur rail IMB3 facilitant l'intégration et la maintenance dans les installations
Conception
• Moteur standard en construction IMB3 pour montage horizontal sur rail
• Classe thermique THCL155 assurant une bonne tenue aux échauffements du moteur
• Roue en tôle lisse thermolaquée bleu outremer pour un meilleur comportement aéraulique
• Bague d'entrée fournie séparément, thermolaquée en RAL 7032 gris galet
• Connexion électrique en couplage étoile et double étoile pour les deux vitesses
Caractéristiques techniques
• Tension assignée à 50 Hz : 400 V
• Fréquence assignée : 50 Hz
• Puissance moteur à 50 Hz : 0.40/2.60 kW
• Courant assigné à 50 Hz : 1.3/6.1 A
• Vitesse de rotation à 50 Hz : 1480/2920 min-1
• Poids à 50 Hz : 40.00 kg
• Tension assignée à 60 Hz : 460 V
• Fréquence assignée : 60 Hz
• Puissance moteur à 60 Hz : 0.55/4.30 kW
• Courant assigné à 60 Hz : 1.35/7.90 A
• Vitesse de rotation à 60 Hz : 1760/3510 min-1
• Poids à 60 Hz : 56.00 kg
• Température ambiante min permise : -30°C
• Température ambiante max permise : 60°C
• Indice de protection : IP55
• Nombre de pôles : 4-2
• Taille de moteur à 50 Hz : 100L
• Taille de moteur à 60 Hz : 112M
