Présentation

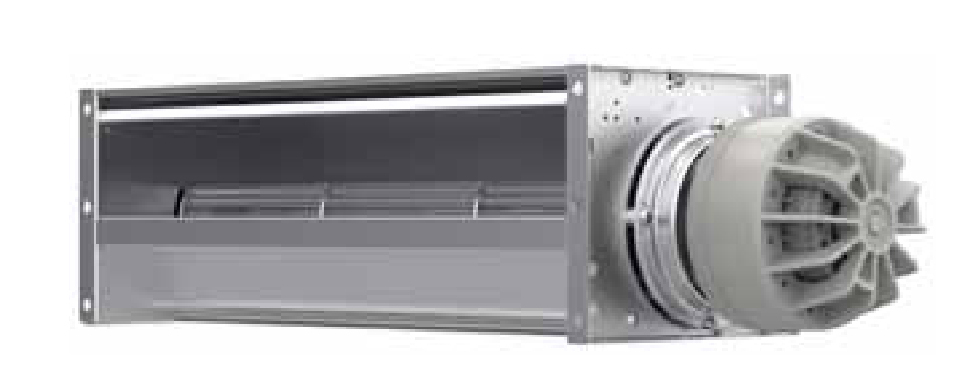

• Le ventilateur tangentiel Ziehl-Abegg QK08A-2EM.35.CF est conçu pour le refroidissement d'air des transformateurs secs et des équipements électriques
• Il est équipé d'un moteur à courant alternatif monophasé 2 pôles fonctionnant sur une tension nominale de 230 V en 50 Hz ou 60 Hz
• Ce modèle offre une plage de puissance absorbée de 95 W à 200 W selon le point de fonctionnement et la fréquence d'alimentation
• Sa conception compacte avec turbine en aluminium et enveloppe en acier galvanisé facilite l'intégration dans des systèmes de refroidissement dédiés
• Le système est prémonté avec condensateur de service et bornier de raccordement pour une installation rapide et sécurisée
Applications
• Refroidissement d'air des transformateurs secs dans les installations électriques industrielles
• Ventilation de tableaux et d'armoires électriques nécessitant un flux d'air tangentiel concentré
• Refroidissement d'équipements de puissance ou d'appareillages dans les postes de transformation
• Circulation d'air de refroidissement dans les unités de conversion et variateurs de puissance
• Applications de ventilation ciblée dans les machines spéciales et équipements électroniques
Avantages
• Refroidissement efficace des transformateurs secs grâce à un débit d'air linéaire le long de l'échangeur
• Compatibilité avec les réseaux 230 V en 50 Hz et 60 Hz pour une utilisation internationale
• Mise en service simplifiée par câblage précâblé sur bornier avec condensateur déjà raccordé
• Niveau de puissance acoustique maîtrisé avec un niveau sonore d'aspiration de 68 dB(A) à 75 dB(A) selon le point de fonctionnement
• Construction robuste avec turbine en aluminium et flasques latérales en acier galvanisé pour une bonne tenue mécanique
Conception
• Moteur à courant alternatif monophasé 2 pôles de classe thermique THCL130
• Turbine tangencielle en aluminium assurant une répartition uniforme du flux d'air
• Flasques latérales en acier galvanisé et profil de carter en aluminium pour une bonne résistance à la corrosion
• Aubes directrices en acier non revêtu permettant d'optimiser la direction du flux d'air
• Indice de protection IP10 adapté à un montage en intégration dans des enveloppes protégées
Caractéristiques techniques
• Tension nominale : 230 V
• Fréquence nominale : 50 Hz
• Fréquence nominale alternative : 60 Hz
• Puissance absorbée point 1 à 50 Hz : 95 W
• Puissance absorbée point 2 à 50 Hz : 110 W
• Puissance absorbée point 3 à 50 Hz : 150 W
• Puissance absorbée point 1 à 60 Hz : 130 W
• Puissance absorbée point 2 à 60 Hz : 160 W
• Puissance absorbée point 3 à 60 Hz : 200 W
• Courant point 1 à 50 Hz : 0,46 A
• Courant point 3 à 60 Hz : 0,88 A
• Vitesse de rotation minimale mesurée : 2440 min-1
• Vitesse de rotation maximale mesurée : 3350 min-1
• Niveau de puissance acoustique d'aspiration min : 68 dB(A)
• Niveau de puissance acoustique d'aspiration max : 76 dB(A)
• Capacité du condensateur de service : 4,0 uF
• Température ambiante minimale admissible : -20 °C
• Température ambiante maximale admissible : 70 °C
• Indice de protection : IP10
• Poids : 3,60 kg
