Présentation

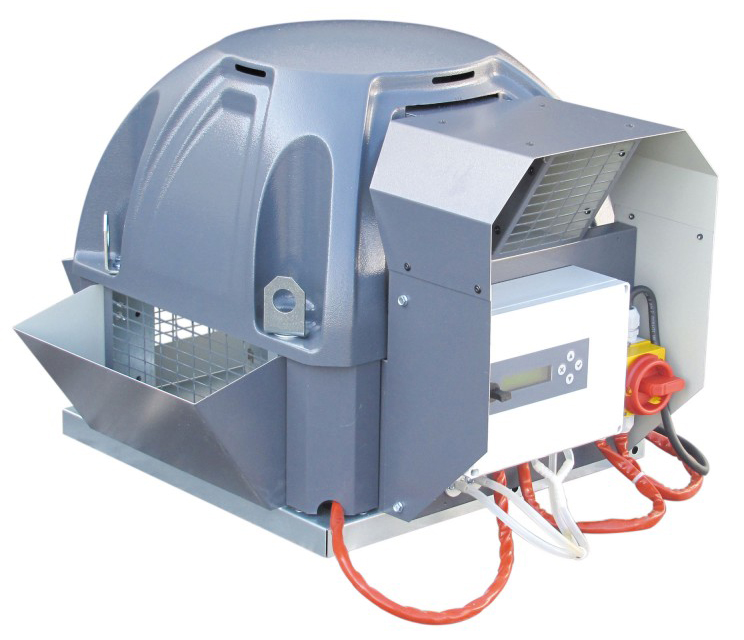

• La tourelle de toiture Vim TEDH/TEDV C4 ECOWATT PR assure l’extraction d’air en habitat collectif ou locaux tertiaires, tout en maintenant une pression constante. Equipée d’un moteur ECM basse consommation, elle propose un fonctionnement performant en modes COP, CAV ou VAV selon les besoins de ventilation collective. Sa conception centrifuge à réaction, son pavillon d’aspiration optimisé et son accouplement direct sur l’arbre garantissent performance et fiabilité
• La version TEDH permet le rejet horizontal tandis que la TEDV est adaptée au rejet vertical, chacune répondant aux exigences des installations de VMC collective hygroréglable. Sa structure robuste, sa calotte en ABS PMMA et ses composants en acier galvanisé offrent une grande résistance, même en cas d’exposition à des températures jusqu’à 400°C (1/2h, catégorie C4)
Applications
• Extraction d’air en VMC habitat collectif avec tourelle C4
• Ventilation d’extraction dans locaux tertiaires nécessitant maintien de pression constante
• Évacuation d’air vicié en installations VMC hygroréglable
• Sur conduits verticaux avec rejet horizontal ou vertical en toiture
• Ventilation des bâtiments nécessitant tenue au feu 400°C 1/2h (catégorie C4)
Avantages
• Régulation intégrée permettant fonctionnement en pression constante, débit constant ou variable
• Moteur ECM basse consommation pour économies d’énergie
• Certification 400°C 1/2h C4 adaptée aux installations VMC collectives règlementaires
• Communication Modbus RTU incluse
• Compatibilité avec coffrets BAVH et BRVH pour asservissement multi-tourelles
Conception
• Turbine centrifuge à réaction haute performance en acier galvanisé Z275
• Pavillon d’aspiration optimisé limitant les pertes de charge
• Platine, bras, support moteur en acier galvanisé pour résistance à la corrosion
• Enjoliveurs, déflecteurs et grilles de protection en tôle prélaquée gris RAL 7024
• Calotte ABS PMMA et pattes de levage intégrées facilitant la manutention et l’installation
• Version TEDV inclut déflecteurs verticaux supplémentaires
• Interrupteur de proximité INTZ intégré, cadenassable avec renvoi de position
Caractéristiques techniques
• Type : tourelle de toiture centrifuge à réaction, catégorie C4
• Taille : 225
• Motorisation : ECM basse consommation, courant continu
• Alimentation : monophasé 230V 50Hz
• Indice de protection : IP44 (moteur)
• Classe d’isolation : B
• Puissance max : 0,11 kW
• Intensité max : 1,2 A
• Tenue au feu : 400°C 1/2h (C4)
• Conformité ErP 2018, Avis Technique CSTB, CPT 3827
• Modes : COP, CAV, VAV
• Communication : Modbus RTU intégrée
• Débit maximum : 1000 m3/h
