Présentation

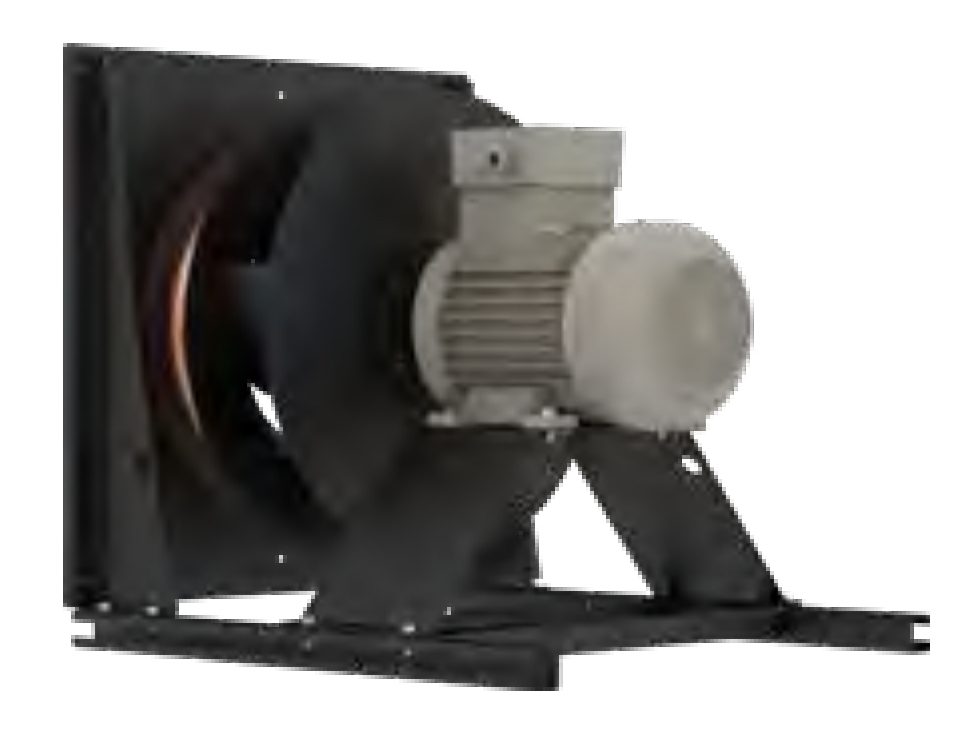

• Le ventilateur plug centrifuge Ziehl-Abegg C-ATEX ZAmotbasicEx ER45C est conçu pour la ventilation d'air dans des zones à atmosphères explosives
• Il est équipé d'une roue centrifuge à haut rendement en tôle d'acier brillante avec revêtement poudre de classe de résistance 2 RAL 9005
• Ce modèle intègre une buse d'entrée avec dispositif de mesure permettant le contrôle précis du débit d'air
• Sa conception en montage horizontal et son moteur à rendement élevé IE3 assurent un fonctionnement fiable et économe en énergie
• Le système bénéficie d'une protection thermique par résistance à coefficient de température positif et d'un degré de protection IP56 pour une utilisation industrielle intensive
Applications
• Ventilation et extraction d'air dans des zones industrielles classées ATEX
• Mise en surpression ou dépression de locaux techniques contenant des gaz inflammables
• Extraction d'air dans des installations de process chimiques ou pétrochimiques
• Renouvellement d'air dans des ateliers de peinture, de solvants ou de stockage de produits volatils
• Intégration dans des centrales de traitement d'air pour réseaux de ventilation en atmosphères explosibles
Avantages
• Certification antidéflagrante pour atmosphères explosives de gaz de catégorie II 2G IIB T4
• Rendement énergétique élevé grâce au moteur IE3 avec efficacité jusqu'à 90,3 %
• Plage de puissance étendue de 1,1 kW à 7,5 kW pour couvrir de nombreux besoins de ventilation
• Surveillance facilitée grâce à la buse d'entrée équipée d'un système de mesure de débit d'air
• Robustesse accrue avec degré de protection IP56 et classe thermique THCL155 pour service industriel continu
Conception
• Roue centrifuge à haut rendement en tôle d'acier brillante avec revêtement poudre RAL 9005
• Moteur asynchrone triphasé IE3 avec protection par résistance à coefficient de température positif
• Montage en position horizontale avec ventilateur type plug fan pour intégration en caisson
• Indice de protection IP56 permettant une protection élevée contre la poussière et les projections d'eau
• Marquage ATEX mécanique ventilateur II 2G IIB T4 et marquage ATEX électrique moteur II 2G Ex h IIB T4 Gb
Caractéristiques techniques
• Plage de puissance : 1,1 à 7,5 kW
• Tension nominale : 400 V triphasé
• Fréquence nominale : 50 Hz
• Rendement moteur : 84,5 à 90,3 %
• Courant nominal : 2,35 à 14,10 A
• Vitesse nominale : 1435 à 2935 tr/min
• Vitesse max : 1600 à 2970 tr/min
• Fréquence max : 51 à 91 Hz
• Température min du fluide : -20 °C
• Température max du fluide : 40 °C
• Degré de protection : IP56
• Classe thermique : THCL155
• Poids selon version : 73 à 147 kg
• Longueur T : 562 à 712 mm
• Hauteur H2 : 535 à 582 mm
