Présentation

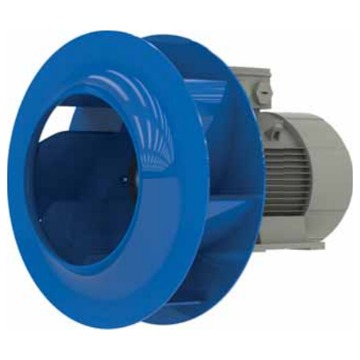

• Le ventilateur Ziehl-Abegg ZArail RH31W-4R est conçu pour la ventilation et l'extraction d'air dans des installations industrielles exigeantes
• Équipé d'un moteur asynchrone à deux vitesses, il permet d'adapter le fonctionnement aux besoins de débit d'air et de pression
• Ce modèle intègre une roue en tôle brillante thermolaquée de couleur bleu outremer pour une grande robustesse en service
• Sa conception avec bague d'entrée fournie séparément facilite l'intégration dans des gaines ou des caissons de ventilation
• Le système offre une classe thermique élevée et un degré de protection IP55 pour une utilisation fiable dans des environnements sévères
Applications
• Ventilation industrielle générale dans ateliers et entrepôts
• Extraction d'air dans des locaux techniques et salles de machines
• Intégration dans des centrales de traitement d'air et caissons de ventilation
• Refroidissement d'équipements et de machines dans l'industrie
• Renouvellement d'air dans bâtiments tertiaires et commerciaux
Avantages
• Moteur double vitesse permettant une adaptation précise du débit d'air aux besoins de l'installation
• Plage de température d'air ambiant très large, de -30 °C à 60 °C, pour un fonctionnement fiable en conditions extrêmes
• Degré de protection IP55 assurant une excellente résistance à la poussière et aux projections d'eau
• Roue en tôle d'acier thermolaquée garantissant une longue durée de vie et une bonne résistance à la corrosion
• Bague d'entrée fournie séparément pour simplifier le montage sur différents supports de ventilation
Conception
• Conception de type RH avec moteur montage IMB3 pour une installation horizontale standard
• Moteur à 4-2 pôles offrant deux régimes de rotation distincts pour adapter la performance
• Classe thermique THCL155 permettant une bonne tenue aux échauffements du moteur
• Indice de protection IP55 assurant une étanchéité renforcée aux poussières et aux projections d'eau
• Bague d'entrée en version thermolaquée RAL 7032 ou non peinte pour différentes configurations de montage
Caractéristiques techniques
• Fréquence nominale 50 Hz - tension nominale 400 V : 400 V
• Puissance moteur 50 Hz : 0.15/1.20 kW
• Courant nominal 50 Hz : 0.67/3.20 A
• Vitesse de rotation 50 Hz : 1480/2910 min-1
• Poids version 50 Hz : 27.00 kg
• Fréquence nominale 60 Hz - tension nominale 460 V : 460 V
• Puissance moteur 60 Hz : 0.25/2.00 kW
• Courant nominal 60 Hz : 1.10/4.90 A
• Vitesse de rotation 60 Hz : 1790/3540 min-1
• Poids version 60 Hz : 39.00 kg
• Nombre de pôles moteur : 4.00/2.00
• Température ambiante minimale admissible : -30 °C
• Température ambiante maximale admissible : 60 °C
• Indice de protection électrique : IP55
• Taille moteur version 50 Hz : 90.00
• Taille moteur version 60 Hz : 100.00
