Présentation

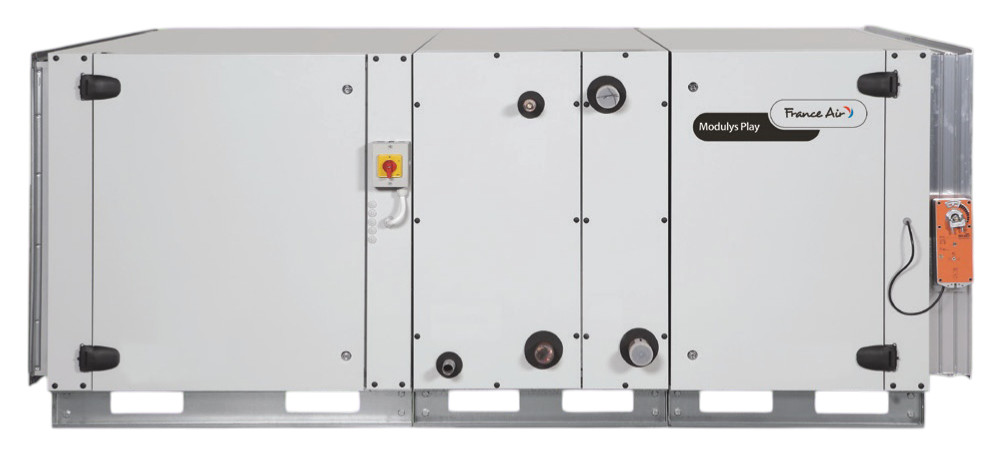

• La centrale de traitement d'air France Air MODULYS PLAY est conçue pour assurer l'insufflation d'air hygiénique en simple flux dans les bâtiments tertiaires et industriels
• Elle est équipée d'une régulation intégrée Oxéo Max permettant une gestion optimisée du fonctionnement de la machine et des débits d'air
• Ce modèle couvre une plage de débit d'air allant de 1 000 à 34 000 m3/h grâce à 9 tailles de centrales modulaires
• Sa conception monobloc avec panneaux double peau de 45 mm et isolation en laine minérale garantit de bonnes performances thermiques et acoustiques
• Le système intègre des ventilateurs à moteur électronique basse consommation et un double étage de filtration pour améliorer la qualité d'air intérieure
Applications
• Ventilation d'insufflation d'air neuf hygiénique dans les bâtiments tertiaires de grandes et moyennes surfaces
• Traitement d'air pour petites industries avec besoin de compensation d'air extrait
• Compensation d'air extrait en cuisines professionnelles dans les bâtiments neufs et rénovés
• Ventilation pour hygiène hospitalière nécessitant une filtration renforcée
• Applications de traitement d'air simple flux avec régulation communicante en GTC
Avantages
• Mise en service facilitée par une conception plug and play et un point unique de raccordement électrique
• Régulation avancée Oxéo Max avec webserveur intégré et communication native Modbus RTU et BACnet/IP
• Dimensions compactes permettant l'installation de la centrale en intérieur comme en extérieur
• Double étage de filtration disponible afin d'améliorer significativement la qualité de l'air soufflé
• Large compatibilité avec des batteries de chauffage et de refroidissement eau, électrique ou à détente directe
Conception
• Structure autoportante pour les tailles 10 à 70 et châssis en tôle pour les tailles 80 et 90
• Panneaux en acier zingué plastifié avec isolation thermo-acoustique en laine de roche de 45 mm d'épaisseur
• Ventilateurs rotatifs libres à entraînement direct montés sur silentblocs avec moteurs basse consommation ECM
• Caisson double peau avec joints assurant une classe d'étanchéité B selon la norme EN 1886 et finition prélaquée RAL 7035
• Sections dédiées pour les batteries eau chaude, eau glacée, électriques ou à détente directe avec bac à condensats intégré
Caractéristiques techniques
• Épaisseur d'isolation des panneaux : 45 mm
• Densité de la laine minérale : 44 kg/m3
• Classe de résistance mécanique : D1-D2
• Classe de transmission thermique : T2-T3
• Facteur de pont thermique : TB2-TB4
• Classe d'étanchéité : L1
• Classe de dérivation de fuite : F9
• Pression de service batteries eau : 10 bars
• Puissance max batterie électrique : 180 kW
• Plage de tailles disponibles : 9 tailles
• Diamètre sortie condensats : 32 mm
• Épaisseur panneaux caisson acier : 45 mm
• Tension de commande servomoteurs registres : 24 V
• Classe de résistance à la corrosion caisson : C3
• Plage de débit d'air : 1000-34000 m3/h
