Présentation

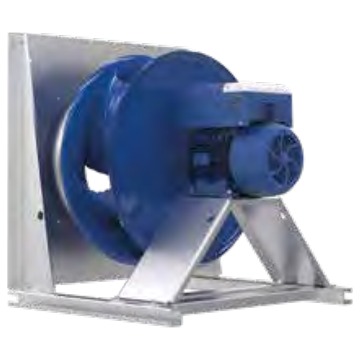

• Le ventilateur plug fan Ziehl-Abegg ZAbluefin ER71I PMblue est conçu pour la ventilation d'air dans des applications de traitement d'air exigeantes
• Équipé d'une roue centrifuge haute performance en tôle d'acier poudrée, il offre un rendement aéraulique élevé et une grande fiabilité en service continu
• Ce modèle intègre un moteur à aimants permanents PMblue de classe de rendement IE4 avec module de commande PMlcontrol basic-M intégré
• Sa conception plug fan avec collerette d'entrée et dispositif de mesure du débit d'air facilite l'intégration dans des centrales de traitement d'air et des caissons ventilés
• Le système fonctionne dans une plage de tension de 380 à 480 V triphasé et permet une utilisation à fréquence 50 Hz ou 60 Hz avec une large plage de vitesses
Applications
• Ventilation et recyclage d'air dans les centrales de traitement d'air tertiaires et industrielles
• Extraction et insufflation d'air dans les installations de climatisation et de chauffage
• Renouvellement d'air dans les bâtiments commerciaux, hôpitaux et établissements collectifs
• Intégration dans des caissons de ventilation pour réseaux de gaines circulaires ou rectangulaires
• Modernisation d'installations existantes pour améliorer le rendement énergétique des ventilateurs
Avantages
• Rendement moteur élevé jusqu'à 93,8 % pour une réduction des consommations électriques
• Plage de vitesses étendue jusqu'à 1790 tr/min permettant d'adapter précisément le débit d'air
• Plage de tension d'alimentation de 380 à 480 V assurant une grande flexibilité d'installation
• Température de fluide admissible de -20 °C à 40 °C pour un fonctionnement fiable en ambiance standard
• Dispositif de mesure de débit d'air intégré permettant un contrôle et un équilibrage précis des réseaux
Conception
• Roue centrifuge en tôle brillante poudrée résistance classe 1 RAL 5002 pour une protection anticorrosion durable
• Moteur à aimants permanents PMblue avec commande PMlcontrol basic-M montée sur le moteur pour un pilotage électronique optimisé
• Indice de protection IP54 et classe thermique THCL155 garantissant une bonne tenue aux poussières et aux échauffements
• Position de montage horizontale avec collerette d'entrée et possibilité d'ajout de grille de protection et de manchette souple
• Accessoires dédiés disponibles incluant manchette flexible, grille de protection, plots antivibratiles à ressorts et plots antivibratiles en caoutchouc
Caractéristiques techniques
• Puissance nominale : 5.30 à 14.90 kW
• Tension nominale : 380 à 480 V triphasé
• Fréquence nominale : 50 à 60 Hz
• Rendement moteur : 90.1 à 93.8 %
• Courant nominal : 7.4 à 22.0 A
• Vitesse nominale : 1270 à 1790 tr/min
• Vitesse maximale : 1320 à 1700 tr/min
• Puissance absorbée : 5.80 à 13.00 kW
• Rendement aéraulique : 73.2 à 75.8 %
• Poids du ventilateur : 137.00 à 180.00 kg
• Longueur totale T : 885.00 mm
• Hauteur H2 : 792.00 à 867.00 mm
• Température minimale du fluide : -20 °C
• Température maximale du fluide : 40 °C
• Indice de protection moteur : IP54
