Présentation

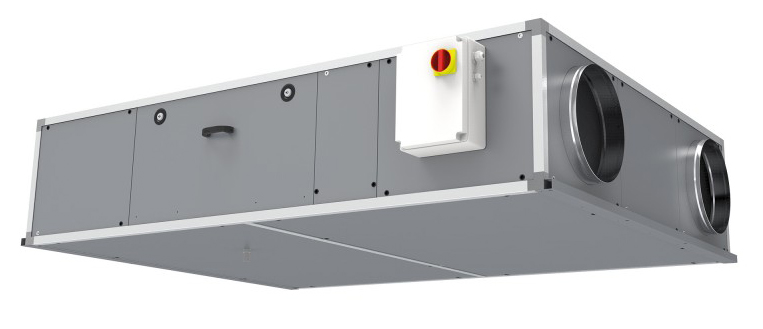

• La centrale double flux vim CAD HR Basic H assure l'introduction et l'aspiration d'air avec récupération de chaleur grâce à un échangeur à contre-courant haut rendement
• Conçue pour le pompage d'air en ventilation tertiaire, elle gère le refoulement et l'aspiration avec des débits de 200 à 3400 m3/h
• Équipée d'une motorisation ECM basse consommation et d'une régulation EVO/EVOD communicante Modbus pour piloter le débit et la pression
Applications
• Introduction et extraction d'air avec récupération de chaleur dans les locaux tertiaires
• Installation au sol ou montage suspendu (faux plafond) selon chantier
• Utilisation en intérieur ou en extérieur avec toit pare-pluie
• Régulation de la température de soufflage par batterie électrique ou batterie eau selon modèles
Avantages
• Échangeur à contre-courant haut rendement, efficacité jusqu'à 90 % pour une récupération optimale de chaleur
• Motorisation ECM basse consommation réduisant la puissance absorbée et le SFP
• Construction double peau 25 mm avec isolation polyuréthane pour faible déperdition et classement feu
• Régulation EVO/EVOD communicante prête Modbus et commande déportée jusqu'à 100 m
Conception
• Structure autoportante en profilé d'aluminium extrudé et panneaux acier zingué, angles arrondis
• Double peau 25 mm, isolation mousse polyuréthane 42 kg/m3 - 0,0246 W/mK, classement feu B-53 d0
• Construction horizontale avec raccordement en ligne et piquages circulaires configurables sur site
• Accès latéral aux filtres, échangeur, batterie et ventilateur ; purge Ø1/2' pour évacuation des condensats
Caractéristiques techniques
• Efficacité échangeur : jusqu'à 90 %
• Isolation : double peau 25 mm, mousse polyuréthane 42 kg/m3 - 0,0246 W/mK
• Motorisation : moteur ECM 230V 50/60Hz, pilotage 0-10V, protection thermique électronique
• Classe d'étanchéité : IP44 (07) / IP54 (11-23-34) selon modèle
• Filtres : extraction G4, introduction F7
• Puissance électrique exemples : CAD HR BASIC E/ER 07 H : 0,290 kW - 2,50 A ; CAD HR BASIC EI 07 H : 2,290 kW - 11,20 A
• Batteries eau réversible : puissances et débits d'eau disponibles (ex : 07 H 5,5 kW / 486 l/h)
• Débit : 200 - 3400 m3/h (gamme 07 / 11 / 23 / 34)
