Présentation

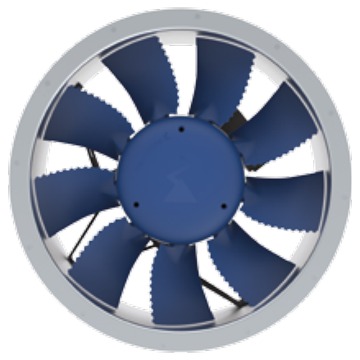

• Le ventilateur Ziehl-Abegg MAXventowlet DN45 DN50 est conçu pour le refroidissement d'air forcé des transformateurs fonctionnant en courant triphasé
• Équipé d'une technologie de moteur asynchrone pour courant alternatif, il fonctionne aussi bien à 50 Hz qu'à 60 Hz
• Ce modèle couvre les tailles aérauliques 450 mm et 500 mm avec différents angles de pales et nombres de pales
• Sa conception robuste avec indice de protection IP55 permet une utilisation dans des environnements industriels exigeants
• Le système offre une large plage de réglage de l'angle de pales afin d'adapter précisément le débit d'air au besoin de refroidissement
Applications
• Refroidissement d'air forcé de transformateurs de puissance en environnement industriel
• Ventilation de transformateurs installés dans des postes intérieurs ou abrités
• Refroidissement d'équipements électriques nécessitant un flux d'air dirigé et constant
Avantages
• Adaptation précise des performances grâce à un angle de pales réglable de 14° à 34°
• Compatibilité réseau internationale avec fonctionnement possible à 50 Hz et 60 Hz
• Protection élevée du moteur avec indice IP55 pour une meilleure fiabilité en service continu
Conception
• Moteur asynchrone triphasé pour courant alternatif avec 4 pôles
• Rotor avec 3, 6 ou 9 pales selon la configuration souhaitée
• Structure dimensionnée pour des diamètres de roue de 450 mm et 500 mm
Caractéristiques techniques
• Tension nominale à 50 Hz : 400 V
• Fréquence nominale à 50 Hz : 50 Hz
• Tension nominale à 60 Hz : 460 V
• Fréquence nominale à 60 Hz : 60 Hz
• Température ambiante min : -20 °C
• Température ambiante max : 50 °C
• Indice de protection : IP55
• Plage d'angle de pales DN50_4_S : 14 à 34 degré
• Plage d'angle de pales DN45_4_S : 14 à 34 degré
• Taille moteur DN50_4_S : 63 à 90
• Taille moteur DN45_4_S : 56 à 80
• Longueur DN50_-4_S : 370 mm
• Longueur DN45_-4_S : 370 mm
• Diamètre roue DN50_-4_S : 500 mm
• Diamètre roue DN45_-4_S : 450 mm
