Présentation

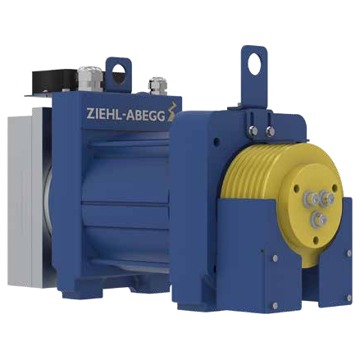

• La machine d'ascenseur Ziehl-Abegg ZAtop SM132/B SM132/BS est conçue pour l'entraînement direct des ascenseurs sans réducteur avec haut rendement énergétique
• Equipée d'un moteur synchrone à aimants permanents NdFeB, elle fonctionne conformément aux exigences de la Directive Ascenseurs 2014/33/UE
• Ce modèle intègre une largeur structurelle réduite de 205 mm qui facilite l'intégration dans les gaines d'ascenseur aux dimensions les plus étroites
• Sa conception assure des émissions sonores inférieures à 50 dB(A) pour une exploitation silencieuse dans les bâtiments résidentiels et tertiaires
• Le système comprend une isolation de classe F avec surveillance de température et un frein de sécurité certifié pour une fiabilité optimale
Applications
• Entraînement d'ascenseurs résidentiels avec machine gearless compacte
• Modernisation d'ascenseurs existants nécessitant une machine à faible niveau sonore
• Installation d'ascenseurs dans bâtiments tertiaires avec contraintes de dimensions de gaine
• Ascenseurs à suspension 1:1 ou 2:1 pour charges de 300 kg à 1050 kg
• Applications d'ascenseurs à vitesse jusqu'à 1,60 m/s avec haute efficacité énergétique
Avantages
• Très faible niveau sonore inférieur à 50 dB(A) pour un confort accru des usagers
• Largeur structurelle de 205 mm permettant l'installation dans des gaines d'ascenseur étroites
• Moteur synchrone à aimants permanents garantissant un rendement élevé et une faible consommation électrique
• Frein certifié conforme à la Directive Ascenseurs 2014/33/UE pour une sécurité renforcée contre les mouvements incontrôlés de la cabine
• Nombreuses options d'encodeurs absolus et de surveillance de frein pour une intégration optimale avec les variateurs d'ascenseur modernes
Conception
• Moteur synchrone à aimants permanents NdFeB avec fonctionnement gearless sans réducteur mécanique
• Frein de sécurité avec circuits de freinage séparés pouvant être intégré au dispositif de protection contre la survitesse en montée
• Isolation thermique de classe F avec surveillance de température par thermistance PTC ou sonde PT100 en option
• Refroidissement par surface de base avec possibilité de ventilation forcée pour des conditions de charge élevées
• Equipement standard comprenant poulie de traction, garde-câble, câble moteur et encodeur absolu avec multiples interfaces disponibles
Caractéristiques techniques
• Largeur structurelle max : 205 mm
• Couple nominal : 120 Nm
• Couple nominal version haute : 200 Nm
• Charge d'essieu max : 2400 kg
• Vitesse nominale : 162 - 510 tr/min
• Plage de puissance nominale : 2.0 - 10.7 kW
• Niveau sonore : < 50 dB(A)
• Longueur L1 SM132.21-14/B : 465 mm
• Longueur L1 SM132.35-14/B : 555 mm
• Longueur LH : 450 mm
• Longueur L4 : 70 - 80 mm
• Longueur L6 : 405 - 485 mm
• Diamètre de poulie de traction D1 : 120 - 220 mm
• Poids machine SM132.21-14/B : 101 - 107 kg
• Poids machine SM132.35-14/B : 124 - 131 kg
• Charge utile ascenseur : 300 - 1050 kg
• Vitesse d'ascenseur : 1.00 - 1.60 m/s
• Nombre de câbles de levage : 5 - 7
• Diamètre de câble de levage : 6.5 mm
• Courant nominal : 7.0 - 30.0 A
