Présentation

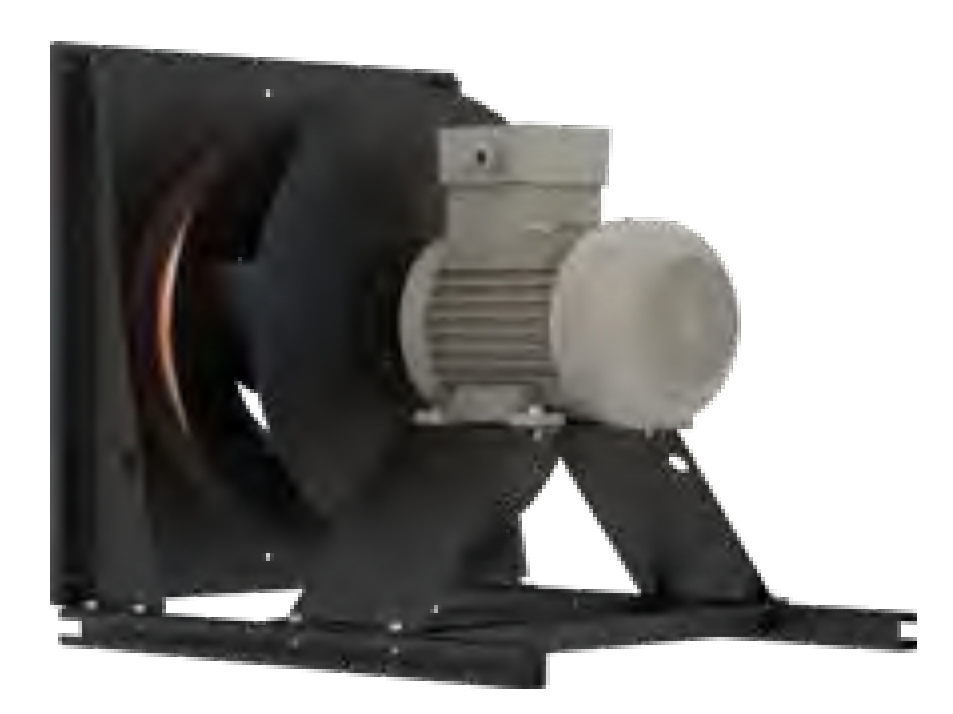

• Le ventilateur ATEX à roue centrifuge Ziehl-Abegg ER80C ZAmotbasicEx est conçu pour la ventilation d'air en zone à risque d'explosion avec moteur haute efficacité IE3
• Équipé d'une roue centrifuge à haut rendement en tôle d'acier brillante thermolaquée, il assure un déplacement d'air performant et fiable
• Ce modèle intègre une buse d'entrée avec dispositif de mesure pour le contrôle précis du débit d'air dans l'installation
• Sa conception avec moteur protégé par résistance PTC et degré de protection IP56 garantit une grande sécurité de fonctionnement
• Le système est prévu pour un montage horizontal et pour des températures de fluide comprises entre -20 °C et 40 °C
Applications
• Ventilation d'extraction d'air en zones industrielles classées ATEX
• Recyclage et transfert d'air dans des installations de process en atmosphères explosives
• Désenfumage et renouvellement d'air dans bâtiments tertiaires nécessitant un matériel certifié ATEX
Avantages
• Haute efficacité énergétique grâce au moteur IE3 avec rendement jusqu'à 93,2 %
• Sécurité accrue en zone explosive avec marquage Ex II 2G IIB T4 pour le ventilateur et le moteur
• Plage de puissance étendue de 4,0 kW à 22,0 kW pour s'adapter à de nombreuses configurations
• Mesure intégrée du débit d'air par la buse d'entrée permettant un pilotage précis des installations
Conception
• Roue centrifuge en tôle d'acier brillante avec revêtement poudre classe de résistance 2 RAL 9005
• Buse d'entrée avec dispositif de mesure du débit d'air permettant le contrôle aéraulique
• Moteur triphasé 3x400 V avec protection par résistance PTC et classe thermique THCL155
• Indice de protection moteur IP56 pour une utilisation en environnement industriel exigeant
• Marquage ATEX ventilateur II 2G IIB T4 et marquage ATEX moteur II 2G Ex h IIB T4 Gb
Caractéristiques techniques
• Plage de puissance nominale : 4,0-22,0 kW
• Tension nominale : 400 V
• Fréquence nominale : 50 Hz
• Rendement moteur : 86,8-93,2 %
• Courant nominal : 9,11-41,00 A
• Vitesse nominale : 965-1470 tr/min
• Vitesse max : 950-1620 tr/min
• Fréquence max : 49-68 Hz
• Température de fluide minimale : -20 °C
• Température de fluide maximale : 40 °C
• Indice de protection : IP56
• Classe thermique : 155 °C
• Poids suivant version : 242-388 kg
• Longueur T : 885-1045 mm
• Hauteur H2 : 772-913 mm
