Présentation
• Le ventilateur hélicoïde de gaine Ziehl-Abegg FN091-SDQ.7M.A5P1 est conçu pour la ventilation et l'extraction d'air dans des systèmes de traitement d'air exigeants

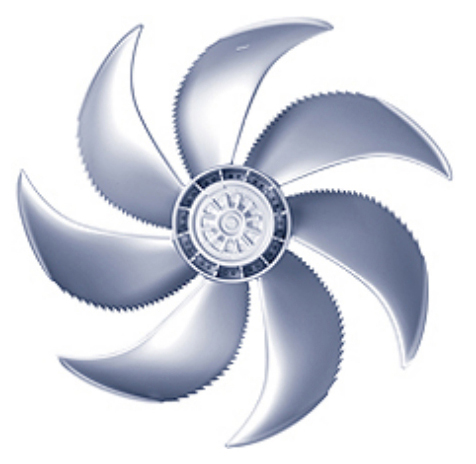

• Équipé d'une hélice profilée en aluminium à pales en forme de faucille, il offre un rendement aéraulique élevé avec un fonctionnement fiable
• Ce modèle fonctionne avec un moteur asynchrone triphasé à deux vitesses adapté aux réseaux 400 V et 460 V en 50 Hz et 60 Hz
• Sa conception permet une utilisation continue dans une plage de température de l'air allant de -40°C à 70°C, selon la configuration
• Le système est entièrement contrôlable en vitesse et peut être fourni avec différentes versions et accessoires selon les besoins d'installation
Applications
• Ventilation d'extraction dans les bâtiments tertiaires et industriels
• Insufflation et reprise d'air dans les centrales de traitement d'air
• Refroidissement d'équipements et de locaux techniques soumis à des charges thermiques élevées
• Renouvellement d'air dans les entrepôts, ateliers et parkings couverts
• Applications de ventilation pour process nécessitant un ventilateur hélicoïde performant
Avantages
• Rendement statique élevé avec un rendement statique aéraulique de 40,8 % pour une consommation optimisée
• Moteur triphasé à deux vitesses permettant d'adapter précisément le débit d'air aux besoins de l'installation
• Plage de température d'air jusqu'à 70°C autorisant une utilisation dans des environnements chauds
• Indice de protection IP54 assurant une bonne protection du moteur contre la poussière et les projections d'eau
• Peinture en couleur RAL 9005 noir profond garantissant une bonne résistance et une intégration esthétique dans les installations
Conception
• Hélice profilée en aluminium moulé sous pression à pales en forme de faucille optimisée pour l'entrée en cloche complète
• Moteur asynchrone triphasé classe thermique 155 équipé d'une protection par relais thermostatique
• Châssis et couronne avec grille de protection côté aspiration conformes à la norme ISO 5801 pour les mesures aérauliques
• Dimensions extérieures de 1070 x 1070 x 293 mm permettant une intégration dans des gaines ou caissons normalisés
• Finition peinte en RAL 9005 noir profond pour le ventilateur et la platine murale avec dispositif de suspension
Caractéristiques techniques
• Diamètre nominal de la roue : 910 mm
• Plage de diamètres de la gamme FE2owlet : 310 à 800 mm
• Tension d'alimentation 1 : 3~ 400 V 50 Hz
• Tension d'alimentation 2 : 3~ 400 V 60 Hz
• Tension d'alimentation 3 : 3~ 460 V 60 Hz
• Puissance absorbée P1 à 400 V 50 Hz : 1,95 kW
• Puissance utile P2 à 400 V 50 Hz : 1,40 kW
• Puissance absorbée P1 à 400 V 60 Hz : 2,80 kW
• Puissance utile P2 à 400 V 60 Hz : 1,90 kW
• Puissance absorbée P1 à 460 V 60 Hz : 3,10 kW
• Puissance utile P2 à 460 V 60 Hz : 2,20 kW
• Courant nominal à 400 V 50 Hz : 2,30 A
• Vitesse de rotation à 400 V 50 Hz : 880 tr/min
• Vitesse de rotation à 400 V 60 Hz : 970 tr/min
• Température ambiante maximale de fonctionnement : 70°C
• Rendement statique aéraulique : 40,8 %
• Rendement réel mesuré Nactual : 45,4 %
• Classe d'efficacité énergétique ErP : 2015
• Indice de protection moteur : IP54
• Poids : 58,2 kg
• Dimensions hors tout : 1070 x 1070 x 293 mm
• Densité de l'air pour les mesures : 1,18 kg/m3
