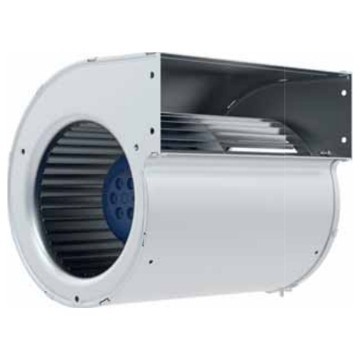

Ventilateur axial pour refroidissement de transformateur sec
Ziehl-Abegg RD13S-2E

Présentation
• Le ventilateur Ziehl-Abegg RD13S-2E est conçu pour le refroidissement de transformateurs secs en courant monophasé
• Il est équipé d'un moteur à courant alternatif 2 pôles optimisé pour un fonctionnement fiable en continu
• Ce modèle fonctionne sur une tension nominale de 230 V avec des fréquences de 50 Hz ou 60 Hz selon l'application
• Sa conception avec turbine en tôle galvanisée non peinte assure une bonne résistance mécanique et une longévité accrue
• Le système comprend un contact thermique de protection moteur et un raccordement par câble d'alimentation de 35 cm

Applications
• Refroidissement d'air de transformateurs secs en poste électrique industriel
• Ventilation de transformateurs dans des installations de distribution d'énergie
• Refroidissement forcé d'équipements électriques soumis à des charges thermiques élevées

Avantages
• Fonctionnement possible sur 50 Hz et 60 Hz pour une grande flexibilité d'installation
• Protection thermique intégrée du moteur améliorant la sécurité de fonctionnement
• Plage étendue de température ambiante de service de -20 °C à 70 °C pour une adaptation aux environnements exigeants

Conception
• Moteur à courant alternatif monophasé avec condensateur de service de 4.0 uF
• Turbine en tôle d'acier galvanisé non peinte à double entrée avec carter
• Câble d'alimentation axial ou centrifuge de 35 cm sortant du carter pour le raccordement électrique

Caractéristiques techniques
• Tension nominale : 230 V
• Fréquence nominale : 50 Hz
• Fréquence alternative : 60 Hz
• Puissance d'entrée à 50 Hz point 1 : 100 W
• Puissance d'entrée à 50 Hz point 2 : 130 W
• Puissance d'entrée nominale à 50 Hz point 3 : 180 W
• Puissance d'entrée à 60 Hz point 1 : 150 W
• Puissance d'entrée à 60 Hz point 2 : 170 W
• Puissance d'entrée nominale à 60 Hz point 3 : 200 W
• Courant à 50 Hz point 1 : 0.46 A
• Courant à 50 Hz point 2 : 0.56 A
• Courant nominal à 50 Hz point 3 : 0.80 A
• Courant à 60 Hz point 1 : 0.70 A
• Courant à 60 Hz point 2 : 0.76 A
• Courant nominal à 60 Hz point 3 : 0.86 A
• Vitesse de rotation à 50 Hz point 1 : 2740 min-1
• Vitesse de rotation à 50 Hz point 2 : 2510 min-1
• Vitesse de rotation nominale à 50 Hz point 3 : 1450 min-1
• Vitesse de rotation à 60 Hz point 1 : 3080 min-1
• Vitesse de rotation à 60 Hz point 2 : 2700 min-1
• Vitesse de rotation nominale à 60 Hz point 3 : 1350 min-1
• Niveau de puissance acoustique côté aspiration point 1 : 70 dB(A)
• Niveau de puissance acoustique côté aspiration point 2 : 70 dB(A)
• Niveau de puissance acoustique côté aspiration point 3 : 69 dB(A)
• Capacité du condensateur de service : 4.0 uF
• Température ambiante minimale : -20 °C
• Température ambiante maximale : 70 °C
• Température ambiante maximale alternative : 55 °C
• Masse : 4.10 kg
• Classe thermique : 155
