Présentation

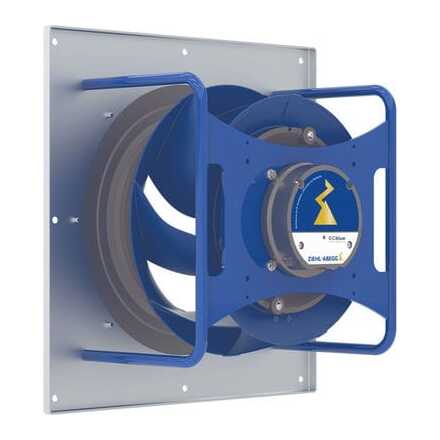

• Le ventilateur Ziehl-Abegg ZAvblue2 est conçu pour la ventilation d'air dans les centrales de traitement d'air, les réseaux de gaines et les unités de toiture lorsque l'encombrement est réduit
• Équipé d'un moteur électronique ECblue et d'une roue ZAvblue à géométrie optimisée, il offre une efficacité aéraulique élevée dans un format très compact
• Ce modèle intègre une entrée d'air agrandie et une technologie de pales biomimétiques pour maximiser le débit d'air et réduire les pertes de charge
• Sa conception permet une réduction du niveau sonore jusqu'à 3 dB par rapport à la génération précédente tout en conservant des performances élevées
• Le système est disponible en neuf diamètres de 250 mm à 630 mm avec des dimensions axiales identiques à la série précédente pour un remplacement direct
Applications
• Ventilation d'extraction et de soufflage dans les centrales de traitement d'air compactes pour le tertiaire et le résidentiel collectif
• Intégration dans les ventilateurs en ligne de gaine, caissons de ventilation et ventilateurs de toiture pour bâtiments industriels ou commerciaux
• Refroidissement d'air dans les systèmes de climatisation de salles informatiques et de centres de données avec unités de climatisation de salle informatique
Avantages
• Rendement aéraulique très élevé permettant des économies d'énergie importantes sur la durée de vie de l'installation
• Format extrêmement compact en longueur axiale facilitant l'intégration dans des espaces d'installation réduits
• Niveau sonore réduit jusqu'à 3 dB grâce à la géométrie optimisée de la roue et de l'entrée d'air
• Compatibilité dimensionnelle avec la série précédente pour un remplacement rapide sans modification de la carrosserie ni de la tuyauterie aéraulique
• Possibilité de version avec correction active du facteur de puissance pour une meilleure qualité de réseau et une sécurité accrue
Conception
• Roue à pales biomimétiques optimisées pour un fonctionnement orienté débit d'air avec un point de meilleure efficacité adapté aux applications de volume
• Entrée d'air agrandie et profilée pour réduire les pertes d'entrée et augmenter le débit d'air utile
• Association dédiée entre moteur électronique ECblue et roue ZAvblue2 pour permettre une longueur de moteur raccourcie
• Série modulaire disponible en neuf tailles nominales de diamètre de 250 mm à 630 mm pour couvrir un large domaine de débits
• Dimensions axiales identiques à la série ZAvblue précédente afin de simplifier les projets de rénovation et de remplacement
Caractéristiques techniques
• Nombre de tailles disponibles : 9 unités
• Diamètre roue minimum : 250 mm
• Diamètre roue maximum : 630 mm
• Réduction niveau sonore : 3 dB
• Épaisseur bride dimension A taille 250 : 375 mm
• Épaisseur bride dimension A taille 630 : 840 mm
• Longueur hors tout dimension B taille 250 : 336 mm
• Longueur hors tout dimension B taille 630 : 834 mm
• Profondeur dimension C petites tailles : 9 mm
• Profondeur dimension C grandes tailles : 11 mm
• Diamètre intérieur dimension D taille 250 : 265 mm
• Diamètre intérieur dimension D taille 630 : 660 mm
• Hauteur moteur dimension E taille 250 : 214 mm
• Hauteur moteur dimension E taille 630 : 442 mm
• Écart de taille en diamètre entre modèles successifs : 30 mm
