Présentation

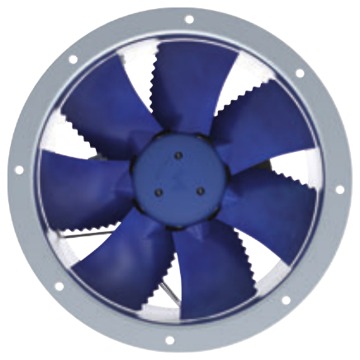

• Le ventilateur Ziehl-Abegg MAXventowlet DN31V est conçu pour le déplacement d'air en courant triphasé dans des réseaux de ventilation industriels et tertiaires
• Équipé d'une hélice à 7 pales en matériau composite haute performance, il assure un débit d'air élevé avec un bon rendement énergétique
• Ce modèle fonctionne sur une alimentation triphasée de 3 à 460 V à une fréquence nominale de 60 Hz
• Sa conception à moteur fermé avec ventilation extérieure garantit une protection renforcée contre la poussière et l'humidité
• Le système est disponible en versions 2 pôles et 4 pôles afin d'adapter la vitesse de rotation et la pression aux besoins de l'installation
Applications
• Ventilation d'extraction dans les bâtiments industriels et ateliers de production
• Insufflation et reprise d'air dans les bâtiments tertiaires et entrepôts logistiques
• Refroidissement d'équipements et de locaux techniques nécessitant un flux d'air continu
• Intégration dans des centrales de traitement d'air pour le déplacement d'air propre ou légèrement pollué
• Ventilation de process dans des installations avec contraintes de température modérées
Avantages
• Adaptation aisée aux besoins grâce au choix de plusieurs angles de pales réglés entre 11° et 29°
• Sécurité de fonctionnement renforcée par un moteur standard NEMA à carcasse fermée avec ventilation extérieure
• Plage de température de service étendue de -20 °C à 50 °C pour une utilisation dans des environnements variés
• Rendement aéraulique optimisé avec une efficacité de pointe pouvant atteindre 36,8 % selon la version
• Construction robuste permettant un poids de ventilateur jusqu'à 46,3 lbs tout en conservant une bonne tenue mécanique
Conception
• Hélice à 7 pales en matériau composite haute performance ZAmid ou équivalent, non peinte
• Moteur standard NEMA pour courant triphasé à 2 pôles ou 4 pôles selon la version
• Indice de protection de type moteur fermé avec ventilation extérieure pour un service continu
• Versions en carcasse longue de conception F, avec variantes à carcasse courte K ou S sur demande
• Mesures aérauliques réalisées en gaine longue avec bouche d'entrée et sans grille de protection selon la norme ISO 5801
Caractéristiques techniques
• Tension nominale : 3-460 V triphasé
• Fréquence nominale : 60 Hz
• Température ambiante minimale : -20 °C
• Température ambiante maximale : 50 °C
• Nombre de pales : 7 unités
• Puissance nominale version DN31V-2DF.A7.11.G7 : 0,75 ch
• Puissance nominale version DN31V-2DF.B7.19.G7 : 1 ch
• Puissance nominale version DN31V-4DF.97.14.G7 : 0,13 ch
• Puissance nominale version DN31V-4DF.97.24.G7 : 0,17 ch
• Angle de pales disponible : de 11° à 29°
• Poids version DN31V-2DF.A7.11.G7 : 44,1 lbs
• Poids version DN31V-2DF.B7.24.G7 : 46,3 lbs
• Poids version DN31V-4DF.97.14.G7 : 38,8 lbs
• Efficacité de pointe version DN31V-2DF.A7.11.G7 : 35,2 %
• Efficacité de pointe version DN31V-4DF.97.24.G7 : 27,6 %
