Présentation

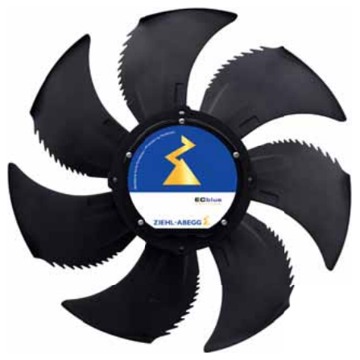

• Le ventilateur Ziehl-Abegg FE2owlet-ECblue FN050 est conçu pour le refroidissement d'huile de transformateur et les applications de ventilation industrielle exigeantes
• Équipé d'un moteur à commutation électronique haute efficacité, il fonctionne sur courant triphasé de 380 à 480 V avec une large plage de fréquence de 50 à 60 Hz
• Ce modèle intègre une électronique de commande pour un pilotage précis de la vitesse et une gestion active de la température du moteur
• Sa conception à 7 pales en matériau composite haute performance assure un débit d'air élevé avec un rendement énergétique optimisé
• Le système est prévu pour un fonctionnement continu en service S1, même à basse température ambiante jusqu'à -35 °C avec des conditions adaptées
Applications
• Refroidissement d'huile de transformateurs de puissance en poste intérieur ou extérieur
• Ventilation d'équipements électriques et électroniques nécessitant un débit d'air élevé et constant
• Refroidissement d'installations industrielles avec contraintes thermiques importantes
• Circulation d'air dans des systèmes de ventilation où une intégration en cloche ronde est requise
• Applications de refroidissement pour installations de réfrigération avec roulements spéciaux sur demande
Avantages
• Rendement élevé grâce à la technologie moteur à commutation électronique et aux pales profilées FE2owlet
• Réduction des coûts d'exploitation par une consommation électrique optimisée jusqu'à 920 W en pleine charge
• Adaptation simple aux installations grâce à l électronique de commande intégrée et au raccordement direct en triphasé
• Fiabilité accrue avec une gestion active de la température du moteur et une classe thermique 155
• Fonctionnement sûr en environnement industriel grâce au degré de protection IP54 et à la grille de protection côté aspiration
Conception
• Moteur à commutation électronique pour courant triphasé 380-480 V avec contrôleur intégré
• Roue à 7 pales en matériau composite haute performance non revêtu de couleur noire
• Rotor en acier avec double couche de peinture couleur RAL 5002 bleu outremer
• Cloche ronde à pleine embouchure avec grille de protection côté aspiration ou des deux côtés selon version
• Conception conforme aux exigences ErP 2015 avec marquage CE et homologation UL
Caractéristiques techniques
• Tension nominale : 380-480 V
• Fréquence nominale : 50-60 Hz
• Puissance électrique entrée max : 920 W
• Puissance électrique entrée à 0 Pa : 740 W
• Courant nominal : 1.20-1.55 A
• Vitesse nominale : 1550 min-1
• Débit d'air à 0 Pa : 2.5 m3/s
• Classe thermique : 155
• Température ambiante minimale : -35 °C
• Température ambiante maximale : 60 °C
• Nombre de pales : 7
• Degré de protection : IP54
• Rendement ErP spécifique : 41.8 %
• Rapport rendement réel sur cible : 48.1/40
• Poids version grille aspiration : 18.50 kg
• Poids version grille deux côtés : 19.90 kg
• Niveau de puissance acoustique à 1550 min-1 : 78 dB(A)
• Niveau de puissance acoustique à 1240 min-1 : 72 dB(A)
• Niveau de puissance acoustique à 930 min-1 : 64 dB(A)
• Niveau de puissance acoustique à 620 min-1 : 55 dB(A)
