Présentation

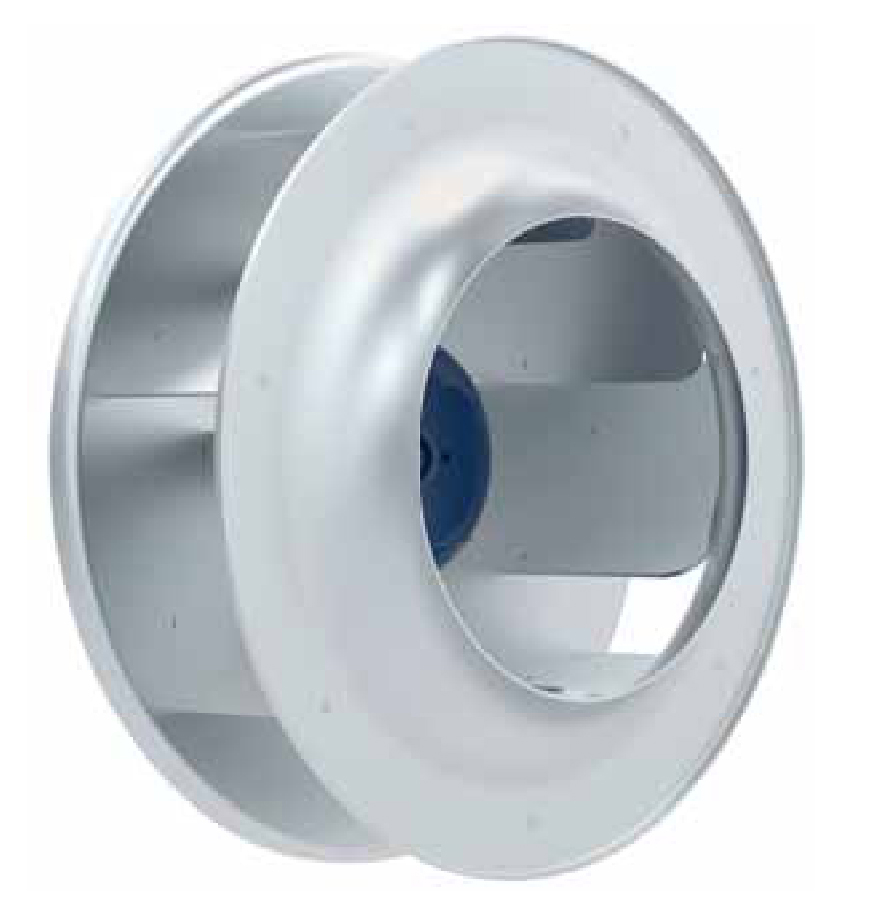

• Le ventilateur à roue libre EC pour courant continu Ziehl-Abegg RH31C-6IK.BA.1R est conçu pour la ventilation d'air avec technologie moteur à commutation électronique en courant continu 110 V
• Équipé d'une roue libre en aluminium et d'un contrôleur intégré, il offre un pilotage précis de la vitesse de rotation
• Ce modèle atteint une puissance d'entrée jusqu'à 500 W pour une vitesse nominale de 2120 min-1
• Sa conception assure un fonctionnement continu S1 avec gestion active de la température du moteur
• Le système est protégé par un indice de protection IP54 et fonctionne dans une plage de température ambiante de -35 °C à 60 °C selon le point de fonctionnement
Applications
• Ventilation d'extraction d'air dans les installations tertiaires et industrielles
• Circulation d'air dans les centrales de traitement d'air et caissons de ventilation
• Refroidissement d'équipements électroniques et armoires techniques
• Ventilation d'évaporateurs pour applications de réfrigération et de climatisation
Avantages
• Rendement élevé grâce à la technologie moteur à commutation électronique en courant continu
• Régulation simple de la vitesse via le contrôleur intégré pour adapter le débit d'air aux besoins
• Plage de température ambiante étendue permettant une utilisation en environnements froids jusqu'à -35 °C avec conditions particulières
• Indice de protection IP54 garantissant une bonne protection contre la poussière et les projections d'eau
• Niveau de puissance acoustique optimisé avec des valeurs de 57 à 77 dB(A) selon le point de fonctionnement
Conception
• Roue libre motorisée en aluminium non revêtu pour une bonne tenue mécanique
• Équilibrage dynamique de qualité G 6.3 pour limiter les vibrations en fonctionnement
• Gestion active de la température intégrée pour la protection du moteur
• Commande électronique intégrée directement dans le ventilateur pour réduire le câblage externe
• Conception pour montage en position horizontale ou verticale H/Vu/Vo avec bague d'entrée optionnelle
Caractéristiques techniques
• Tension nominale : 110 V courant continu
• Puissance d'entrée nominale : 500 W
• Courant nominal : 4.60 A
• Vitesse nominale : 2120 min-1
• Classe thermique : THCL155
• Température ambiante minimum permise : -35 °C
• Température ambiante maximum à vitesse maximum : 45 °C
• Température ambiante maximum selon point de fonctionnement : 50 °C
• Température ambiante maximum en régime réduit : 60 °C
• Indice de protection : IP54
• Poids : 4.40 kg
• Niveau de puissance acoustique minimum : 57 dB(A)
• Niveau de puissance acoustique maximum : 77 dB(A)
• Puissance d'entrée minimum selon courbe : 55 W
• Puissance d'entrée maximum selon courbe : 500 W
• Courant minimum selon courbe : 0.50 A
• Courant maximum selon courbe : 4.60 A
