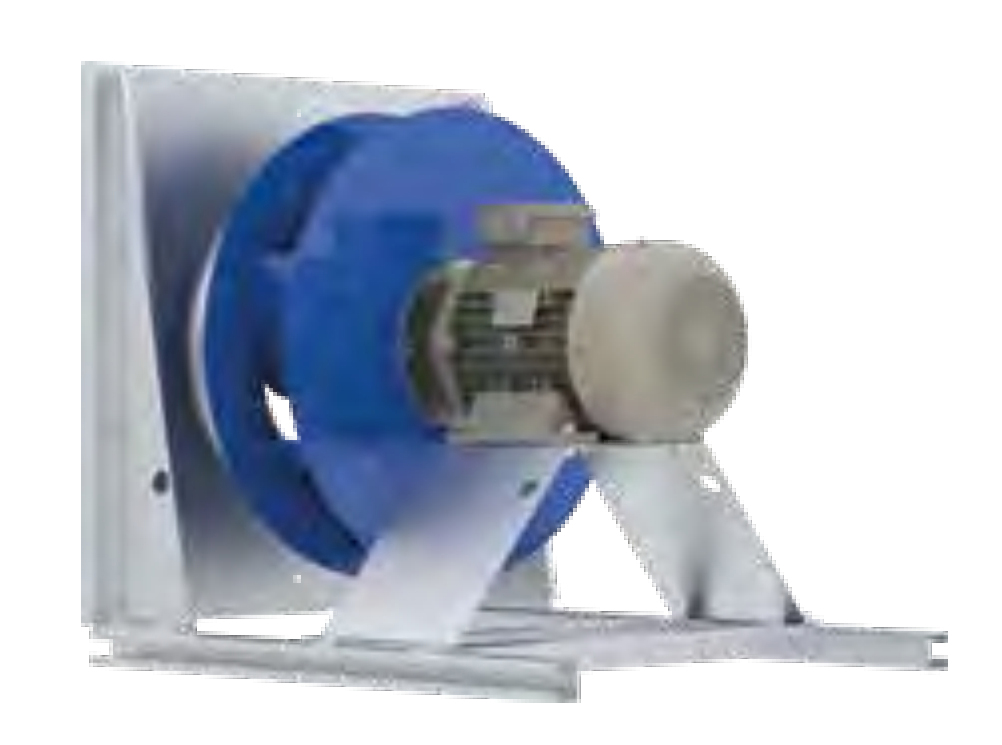

Ventilateur centrifuge haute efficacité
Ziehl-Abegg ER31C ZAMOTPREMIUM IE3

Présentation
• Le ventilateur Ziehl-Abegg ER31C ZAmotpremium IE3 est conçu pour la ventilation d'air dans des systèmes de traitement d'air et de désenfumage nécessitant un rendement élevé
• Équipé d'une roue centrifuge haute performance en tôle d'acier lumineuse avec revêtement poudre, il assure une excellente résistance mécanique et une longue durée de vie
• Ce modèle intègre une buse d'entrée avec dispositif de mesure de débit d'air permettant un contrôle précis du fonctionnement aéraulique
• Sa conception en plug fan avec position de montage horizontale facilite l'intégration dans des centrales de traitement d'air et des caissons ventilés
• Le système est motorisé par un moteur ZAmotpremium IE3 avec protection thermique par résistance PTC et indice de protection IP55 pour un fonctionnement fiable

Applications
• Ventilation d'extraction et de soufflage dans les centrales de traitement d'air de bâtiments tertiaires
• Renouvellement d'air dans les installations industrielles nécessitant une mesure précise du débit d'air
• Intégration dans des caissons de ventilation et unités de traitement d'air pour climatisation et chauffage

Avantages
• Rendement énergétique élevé grâce au moteur ZAmotpremium IE3 et à la roue centrifuge optimisée
• Contrôle facilité du débit d'air grâce à la buse d'entrée équipée d'un dispositif de mesure intégré
• Protection renforcée du moteur avec classe thermique 155 et indice de protection IP55 pour un usage intensif
• Large plage de vitesses de rotation permettant d'adapter le fonctionnement aux exigences aérauliques du réseau

Conception
• Roue centrifuge en tôle d'acier lumineuse avec revêtement poudre couleur RAL 5002 classe de résistance 1
• Buse d'entrée avec dispositif de mesure du débit d'air compatible avec grille de protection et grille de guidage d'entrée
• Position de montage horizontale optimisée pour une intégration directe en plug fan dans les caissons
• Moteur asynchrone triphasé avec protection thermique PTC et conformité aux directives ErP 2015

Caractéristiques techniques
• Puissance nominale : 1.10-4.00 kW
• Tension nominale : 400 V
• Fréquence nominale : 50 Hz
• Indice de protection : IP55
• Classe thermique : 155 °C
• Température minimale du fluide : -20 °C
• Température maximale du fluide : 40 °C
• Efficacité moteur selon taille : 82.7-88.1 %
• Courant nominal selon version : 2.20-7.30 A
• Vitesse nominale selon version : 2885-2945 tr/min
• Vitesse maximale selon version : 2940-4190 tr/min
• Fréquence maximale : 51-71 Hz
• Coefficient de buse standard : 95 -
• Coefficient avec grille de protection : 91 -
• Coefficient avec grille de guidage d'entrée : 93 -
• Poids selon version : 26.00-49.00 kg
• Longueur totale T : 460-570 mm
• Longueur T1 : 512-595 mm
• Longueur T3 : 368-473 mm
• Hauteur T4 : 60 mm
