Présentation

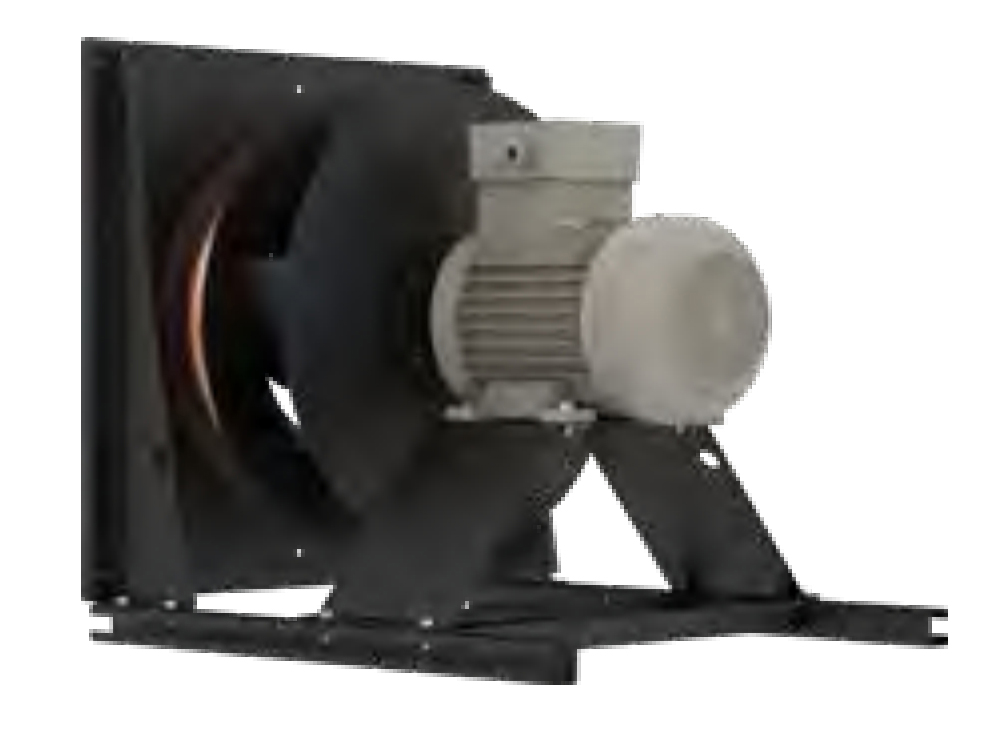

• Le ventilateur centrifuge ATEX Ziehl-Abegg ER25C ZAmotbasicEx est conçu pour la mise en surpression ou l'extraction d'air en zones classées ATEX
• Équipé d'une roue centrifuge à haut rendement, il assure un fonctionnement efficace pour des installations industrielles exigeantes
• Ce modèle intègre une buse d'entrée avec dispositif de mesure du débit d'air pour un contrôle précis du fonctionnement
• Sa conception avec moteur IE3 et protection IP56 garantit une grande fiabilité même dans des ambiances difficiles
• Le système est adapté à une plage de température du fluide de -20 °C à 40 °C pour des applications variées en atmosphères explosives
Applications
• Ventilation d'extraction d'air en zones industrielles classées ATEX de type II 2G
• Mise en surpression ou reprise d'air dans les process avec atmosphères explosives gaz groupe IIB
• Intégration dans des centrales de traitement d'air et caissons ventilés pour environnements à risques
Avantages
• Rendement énergétique optimisé grâce au moteur IE3 avec efficacité jusqu'à 86,3 %
• Sécurité accrue en atmosphères explosives avec marquage ATEX ventilateur II 2G IIB T4 et moteur II 2G Ex h IIB T4 Gb
• Mesure intégrée du débit d'air par buse d'entrée avec dispositif de mesure pour faciliter la régulation
• Large plage de réglage de vitesse grâce à une fréquence maximale jusqu'à 91 Hz selon les versions
Conception
• Roue centrifuge à aubes en tôle d'acier brillante avec revêtement poudre classe de résistance 2 RAL 9005 noire
• Garniture d'entrée profilée avec dispositif de mesure du flux d'air pour une détermination précise du débit
• Moteur asynchrone triphasé à protection thermique par résistance PTC et indice de protection IP56
• Classe thermique d'isolation THCL155 pour une tenue renforcée aux échauffements
• Position de montage horizontale pour une intégration simple dans les caissons ou plénums
Caractéristiques techniques
• Puissance nominale : 0,75-2,20 kW
• Tension nominale : 3-400 V
• Fréquence nominale : 50 Hz
• Rendement moteur : 81,0-86,3 %
• Courant nominal : 1,63-4,43 A
• Vitesse nominale : 2825-2900 tr/min
• Vitesse max : 3790-5220 tr/min
• Fréquence max : 67-91 Hz
• Température min du fluide : -20 °C
• Température max du fluide : 40 °C
• Indice de protection : IP56
• Poids : 36-58 kg
• Longueur T : 452-521 mm
• Hauteur H2 : 396-415 mm
• Marquage ATEX ventilateur : II 2G IIB T4
• Marquage ATEX moteur : II 2G Ex h IIB T4 Gb
