Présentation

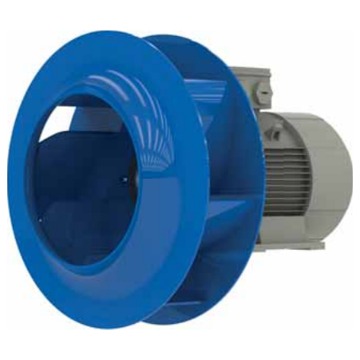

• Le ventilateur Ziehl-Abegg ZArail RH50W..4R est conçu pour la ventilation d'air dans les installations de gaines et de réseaux aérauliques
• Équipé d'une roue en tôle brillante poudrée bleu outremer, il assure une mise en mouvement efficace de l'air dans les applications tertiaires et industrielles
• Ce modèle utilise un moteur standard à deux vitesses avec nombre de pôles 8-4, permettant d'adapter le fonctionnement aux besoins de débit et de pression
• Sa conception avec classe thermique THCL155 et indice de protection IP55 garantit un fonctionnement fiable dans des environnements exigeants
• Le système est prévu pour un montage en position horizontale IMB3 avec anneau d'entrée fourni séparément pour optimiser les performances aérauliques
Applications
• Ventilation d'extraction d'air dans bâtiments tertiaires et locaux techniques
• Insufflation d'air dans réseaux de gaines pour installations de ventilation industrielle
• Renouvellement d'air dans ateliers et petites unités de production nécessitant deux vitesses de fonctionnement
• Intégration dans caissons ou centrales de traitement d'air pour la mise en mouvement de l'air
• Ventilation générale d'air dans parkings, entrepôts et zones de stockage
Avantages
• Fonctionnement à double vitesse permettant d'ajuster le débit d'air aux besoins de l'installation
• Plage de températures d'air ambiant admissible étendue de -30°C à 60°C pour une grande polyvalence d'utilisation
• Protection moteur IP55 assurant une bonne résistance à la poussière et aux projections d'eau
• Roue en tôle d'acier poudrée offrant une bonne durabilité et une bonne résistance à la corrosion
• Anneau d'entrée optimisé pour améliorer le rendement aéraulique et réduire les pertes de charge
Conception
• Moteur standard en exécution IMB3 pour montage horizontal sur châssis ou support
• Classe thermique THCL155 dimensionnée pour supporter des échauffements élevés du moteur
• Roue centrifuge en tôle brillante avec revêtement poudre bleu outremer pour protection de surface
• Anneau d'entrée RAL 7032 gris galet fourni séparément pour un ajustement précis sur la gaine
• Raccordement électrique en couplage étoile ou double étoile Y/YY pour exploitation des deux vitesses
Caractéristiques techniques
• Fréquence nominale : 50 Hz
• Tension nominale 50 Hz : 400 V
• Puissance moteur 50 Hz : 0.20/1.50 kW
• Courant nominal 50 Hz : 2.50/4.90 A
• Vitesse de rotation 50 Hz : 745/1470 min-1
• Poids 50 Hz : 50.00 kg
• Taille moteur 50 Hz : 100.00 L
• Fréquence nominale : 60 Hz
• Tension nominale 60 Hz : 460 V
• Puissance moteur 60 Hz : 0.30/2.50 kW
• Courant nominal 60 Hz : 2.50/5.50 A
• Vitesse de rotation 60 Hz : 890/1760 min-1
• Poids 60 Hz : 59.00 kg
• Température ambiante minimale admissible : -30 °C
• Température ambiante maximale admissible : 60 °C
• Indice de protection : 55 IP
• Nombre de pôles moteur : 8.00/4.00
• Classe thermique : 155.00 THCL
