Présentation

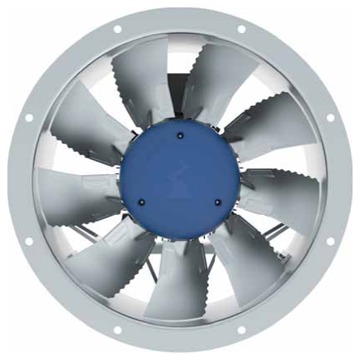

• Le ventilateur Ziehl-Abegg MAXventowlet DN31-DN63 est conçu pour la ventilation et l'extraction d'air en courant triphasé dans des applications industrielles exigeantes
• Équipé d'une technologie de motorisation asynchrone pour courant alternatif, il fonctionne en 50 Hz et 60 Hz avec une large plage de tensions triphasées
• Ce modèle propose des configurations à 2 pôles et 4 pôles avec différents angles de réglage des pales pour adapter précisément les performances aérauliques
• Sa conception robuste avec un degré de protection IP55 permet un service fiable dans des ambiances poussiéreuses ou humides
• Le système couvre des diamètres de roue de 315 mm à 630 mm afin de répondre à de nombreux besoins de débit et de pression
Applications
• Ventilation d'extraction dans les installations ferroviaires et matériels roulants
• Renouvellement d'air dans les locaux techniques et locaux industriels
• Refroidissement d'équipements électriques et électroniques en environnement sévère
• Ventilation d'air dans les gaines et conduits de grandes longueurs
• Extraction d'air chaud dans les salles de machines et locaux de production
Avantages
• Large plage d'angles de réglage des pales permettant une adaptation fine aux besoins de débit et de pression
• Utilisation possible en 50 Hz et en 60 Hz avec des tensions triphasées normalisées jusqu'à 460 V
• Fonctionnement fiable dans une plage étendue de températures ambiantes de -30 °C à 60 °C
• Degré de protection IP55 assurant une bonne résistance à la poussière et aux projections d'eau
• Construction modulaire avec plusieurs tailles de moteurs et nombres de pales pour optimiser le rendement énergétique
Conception
• Technologie de moteur asynchrone pour courant alternatif triphasé 3~400 V ou 3~460 V
• Pales orientables avec angles de réglage typiquement compris entre 11° et 34° selon la version
• Nombre de pales variable de 3 à 9 suivant le diamètre et la configuration choisie
• Enveloppe cylindrique avec longueurs de carcasse variant de 249 mm à 410 mm selon les modèles
• Diamètres nominaux de roue allant de 315 mm à 630 mm pour couvrir une large plage de débits
Caractéristiques techniques
• Tension nominale 50 Hz : 3 x 400 V
• Tension nominale 60 Hz : 3 x 460 V
• Fréquence nominale : 50 Hz
• Fréquence nominale alternative : 60 Hz
• Température ambiante minimale : -30 °C
• Température ambiante maximale : 60 °C
• Degré de protection : IP55
• Diamètre extérieur type DN31 : 315 mm
• Diamètre extérieur type DN35 : 355 mm
• Diamètre extérieur type DN40 : 400 mm
• Diamètre extérieur type DN45 : 450 mm
• Diamètre extérieur type DN50 : 500 mm
• Diamètre extérieur type DN56 : 560 mm
• Diamètre extérieur type DN63 : 630 mm
• Longueur de carcasse minimale : 249 mm
• Longueur de carcasse maximale : 410 mm
• Taille moteur minimale : 63
• Taille moteur maximale : 160
• Angle de réglage des pales minimum : 11 °
• Angle de réglage des pales maximum : 34 °
