Présentation

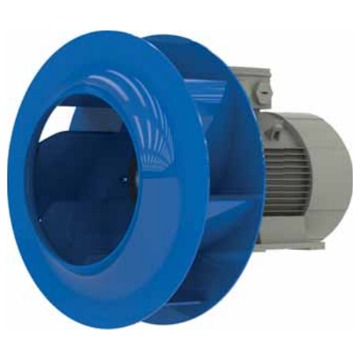

• Le ventilateur Ziehl-Abegg ZArail RH40W..3R est conçu pour la ventilation industrielle nécessitant deux vitesses de fonctionnement
• Équipé d'une roue en tôle brillante thermolaquée, il assure un excellent transfert d'air avec une grande robustesse mécanique
• Ce modèle intègre un moteur asynchrone standard à changement de pôles permettant deux régimes de rotation distincts
• Sa conception avec classe thermique THCL155 et degré de protection IP55 garantit une bonne tenue dans des environnements exigeants
• Le système est livré avec une bague d'entrée séparée, facilitant l'intégration dans des installations de gaines ou de caissons de ventilation
Applications
• Ventilation d'extraction d'air dans les installations industrielles et ateliers
• Insufflation et reprise d'air dans les réseaux de gaines de ventilation
• Refroidissement d'équipements et de machines dans les locaux techniques
• Renouvellement d'air dans les bâtiments tertiaires et locaux de service
Avantages
• Fonctionnement à double vitesse permettant d'adapter le débit d'air aux besoins de l'installation
• Protection moteur IP55 offrant une bonne résistance à la poussière et aux projections d'eau
• Large plage de température ambiante de fonctionnement de -30°C à 60°C pour une utilisation polyvalente
• Roue en tôle thermolaquée et bague d'entrée traitée offrant une bonne résistance à la corrosion
• Conception normalisée IMB3 facilitant le montage sur châssis ou structures existantes
Conception
• Moteur à quatre et deux pôles avec couplage étoile double Y/YY pour les deux vitesses
• Roue centrifuge en tôle brillante thermolaquée en bleu outremer pour une bonne tenue mécanique
• Bague d'entrée fournie librement, thermolaquée en teinte RAL 7032 gris galet pour un raccordement aéraulique optimisé
• Montage mécanique en position horizontale H selon la norme de construction IMB3
• Caractéristiques aérauliques mesurées avec bague d'entrée, sans grille de protection selon la norme ISO 5801
Caractéristiques techniques
• Fréquence nominale à 50 Hz : 50 Hz
• Fréquence nominale à 60 Hz : 60 Hz
• Tension nominale à 50 Hz : 400 V
• Tension nominale à 60 Hz : 460 V
• Puissance moteur à 50 Hz : 1.00/3.90 kW
• Puissance moteur à 60 Hz : 1.80/6.50 kW
• Courant nominal à 50 Hz : 2.00/7.90 A
• Courant nominal à 60 Hz : 3.70/12.60 A
• Vitesse de rotation à 50 Hz : 1450/2870 min-1
• Vitesse de rotation à 60 Hz : 1740/3470 min-1
• Poids en version 50 Hz : 76.00 kg
• Poids en version 60 Hz : 88.00 kg
• Classe thermique : THCL155
• Degré de protection : IP55
• Température ambiante permise min : -30°C
• Température ambiante permise max : 60°C
• Nombre de pôles moteur : 4-2 pôles
