Présentation

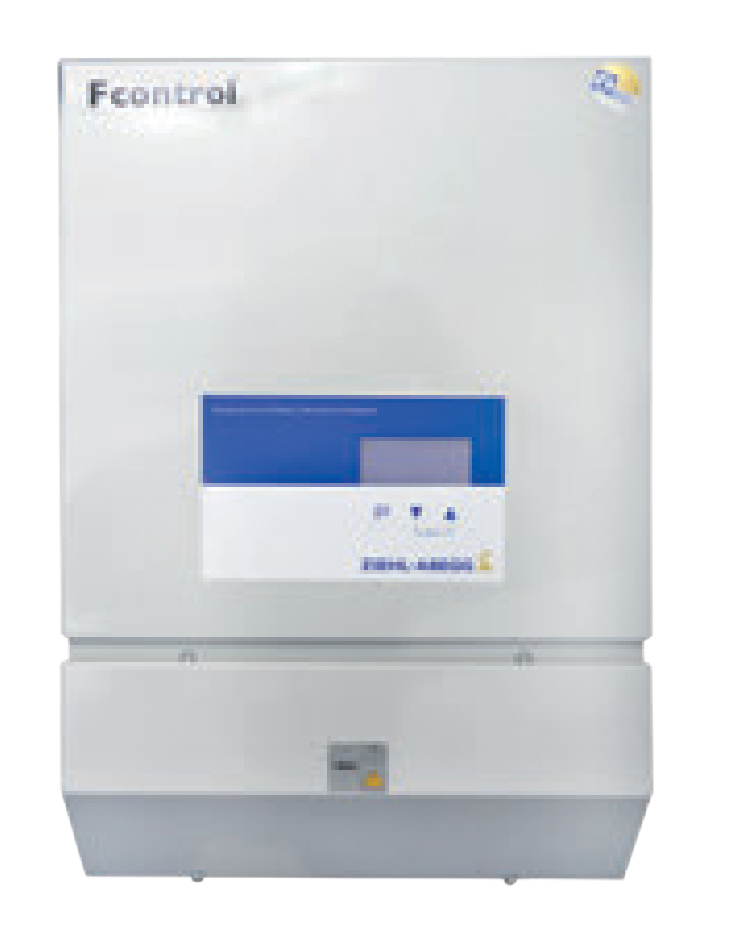

• Le variateur de fréquence Ziehl-abegg 3 Fcontrol FXDM32 est conçu pour le pilotage universel et économe en énergie de moteurs asynchrones dans des applications de ventilation et de réfrigération
• Il est équipé d'un filtre sinus intégré à tous les pôles qui fournit une tension de sortie sinusoïdale comparable au réseau standard
• Ce modèle permet une mise en service rapide grâce à des modes de fonctionnement préprogrammés pour la climatisation, la réfrigération et la ventilation
• Sa conception autorise l'utilisation de câbles moteurs non blindés et de longueurs de lignes importantes sans restriction spécifique
• Le système offre de nombreuses possibilités de raccordement de capteurs pour la pression, la vitesse d'air, la température ou le dioxyde de carbone afin d'assurer une régulation asservie aux besoins
Applications
• Régulation de vitesse de ventilateurs pour installations de réfrigération industrielle et commerciale
• Commande de moteurs de ventilation dans les systèmes de climatisation et de traitement d'air
• Pilotage de groupes de ventilateurs en parallèle avec longues liaisons de câbles
• Régulation d'air pour locaux propres et environnements sensibles au bruit
• Gestion de la ventilation dans les bâtiments agricoles et applications d'air neuf général
Avantages
• Fonctionnement sans lignes d'alimentation moteur blindées, ce qui simplifie l'installation et réduit les coûts de câblage
• Absence de bruits électromagnétiques de moteur, particulièrement adaptée aux zones sensibles au bruit
• Protection renforcée des moteurs non spécifiques variateur grâce à une tension de sortie parfaitement sinusoïdale
• Mise en service facilitée par un afficheur multifonction à texte clair et des menus disponibles en plusieurs langues
• Souplesse de régulation grâce à de multiples entrées et sorties analogiques et numériques paramétrables
Conception
• Filtre sinusoïdal intégré agissant entre phases et entre phase et conducteur de protection pour une tension de sortie lissée
• Afficheur multifonction à cristaux liquides avec messages en texte clair et sélection de la langue
• Deux entrées analogiques configurables pour signaux de consigne ou capteurs en 0-10 V, 0-20 mA ou 4-20 mA
• Deux entrées numériques paramétrables pour fonctions d'autorisation, de changement de consigne ou d'inversion de sens
• Deux sorties relais configurables pour signalisation d'état, dépassement de seuils ou commande d'organes externes comme volets ou chauffage
Caractéristiques techniques
• Tension d'alimentation : 208-480 V
• Nombre de phases : 3 phases
• Courant assigné : 32 A
• Puissance thermique dissipée max : 700 W
• Température nominale de fonctionnement : 50 °C
• Température ambiante maximale : 55 °C
• Indice de protection version FXDM32AM : IP54
• Indice de protection version FXDM32AME : IP20
• Calibre maximal du fusible ligne : 35 A
• Longueur largeur hauteur FXDM32AM : 38,6 x 52,5 x 28,3 cm
• Longueur largeur hauteur FXDM32AME : 34,3 x 60,0 x 28,0 cm
• Poids version FXDM32AM : 28,5 kg
• Poids version FXDM32AME : 33,1 kg
• Fréquence réseau : 50-60 Hz
• Interface de communication : RS485 MODBUS RTU
