Présentation

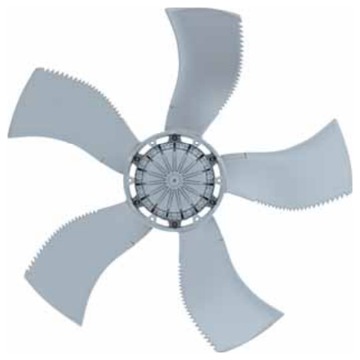

• Le ventilateur Ziehl-Abegg FE2owlet FN100-ND est conçu pour le refroidissement d'huile de transformateur et les applications de ventilation industrielle exigeantes
• Équipé d'un moteur asynchrone triphasé 12-12 pôles, il fonctionne sur des réseaux 400 V ou 460 V en couplage triangle ou étoile
• Ce modèle assure un débit d'air important avec une faible vitesse de rotation, ce qui limite le niveau sonore en fonctionnement continu
• Sa conception avec 5 pales en aluminium et une entrée de gaine à collerette offre un rendement aéraulique optimisé
• Le système intègre une boîte à bornes, une protection thermique moteur et une conformité à la directive ErP 2015 pour garantir fiabilité et efficacité
Applications
• Refroidissement d'huile de transformateurs de puissance en poste intérieur ou extérieur
• Ventilation d'extraction ou de soufflage dans installations industrielles nécessitant un grand débit d'air
• Refroidissement d'équipements électriques et électroniques générant de fortes charges thermiques
• Intégration dans systèmes de refroidissement de machines et process avec fonctionnement en continu
• Ventilation de locaux techniques où une faible vitesse de rotation et un niveau sonore réduit sont requis
Avantages
• Rendement énergétique optimisé avec une efficacité ErP atteignant 41,9% pour une consommation maîtrisée
• Large plage de tension et de fréquence permettant une adaptation aisée aux réseaux 400 V et 460 V en 50 Hz ou 60 Hz
• Fonctionnement fiable en service continu S1 avec classe thermique THCL155 pour une longue durée de vie
• Niveau de protection IP54 assurant une bonne résistance aux poussières et aux projections d'eau
• Construction robuste en aluminium avec peinture double couche RAL 9006 pour une bonne tenue à la corrosion
Conception
• Moteur à courant alternatif triphasé 12-12 pôles pour une faible vitesse de rotation et un couple élevé
• Nombre de pales fixé à 5 en aluminium profilé pour optimiser le débit d'air et limiter le bruit
• Boîte à bornes intégrée pour un raccordement électrique simple et sécurisé
• Protection moteur par contact thermique permettant le déclenchement en cas de surchauffe
• Disponible avec grille de protection côté aspiration seule ou grilles des deux côtés selon le type de montage
Caractéristiques techniques
• Tension nominale : 3x400 V ou 3x460 V
• Fréquence nominale : 50 Hz ou 60 Hz
• Puissance d'entrée nominale : 500 W à 760 W
• Courant nominal : 0,68 A à 1,55 A
• Vitesse nominale : 350 min-1 à 530 min-1
• Débit d'air à 0 Pa : 4,6 m3/s à 6,2 m3/s
• Puissance moteur à 0 Pa : 270 W à 600 W
• Classe thermique : THCL155
• Température ambiante minimale : -40 °C
• Température ambiante maximale : 70 °C
• Nombre de pales : 5 unités
• Degré de protection : IP54
• Poids avec grille côté aspiration : 80,70 kg
• Poids avec grilles deux côtés : 85,50 kg
• Efficacité énergétique ErP : 41,9 %
