Présentation

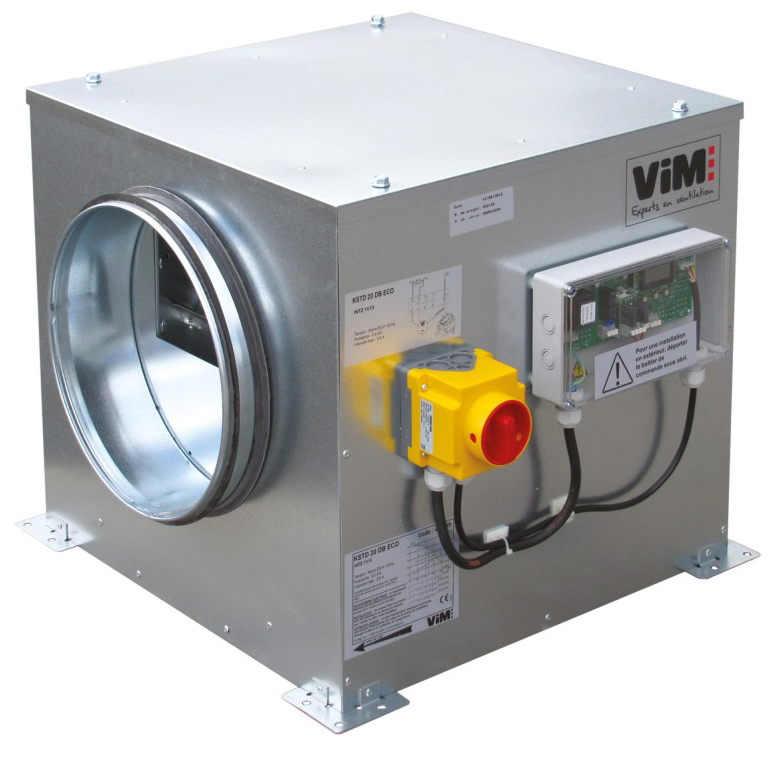

• Le caisson de ventilation Vim KSTD ECO est destiné au pompage aéraulique en extraction ou insufflation d'air dans les installations tertiaires, avec régulation intégrée et moteurs ECM à haut rendement
• Équipée d'un moteur électrique basse consommation et d'une régulation prête à brancher offrant 4 modes de fonctionnement, l'unité permet un contrôle précis du débit et de la pression dans le réseau de ventilation
• Ce modèle accepte des débits d'air de 200-3800 m3/h et des pressions de 100-800 Pa, assurant une excellente maîtrise de l'aspiration et du refoulement d'air pour les systèmes de traitement et de renouvellement
• Sa conception en caisson standard ou isolé, avec différentes épaisseurs d'isolant, garantit une bonne étanchéité, une réduction du niveau sonore et une intégration aisée en faux plafond, combles ou terrasse
• Le système de filtration G4, M5 ou F7 associé à l'hydraulique aéraulique optimisée en fait une solution idéale pour les réseaux de ventilation nécessitant un contrôle fiable des performances et du bruit
Applications
• Ventilation d'extraction ou d'insufflation pour locaux tertiaires avec régulation intégrée
• Installation en faux plafond ou dans les combles pour réseaux de ventilation centralisée
• Montage en terrasse en déportant le boîtier de contrôle pour installations extérieures
• Utilisation en mode débit constant, débit variable ou pression constante pour systèmes monozone ou multizone
• Gestion de la qualité d'air via signal 0-10V provenant de sondes CO2 ou température
Avantages
• Réduction de consommation énergétique grâce au moteur ECM très haut rendement à courant continu
• Faible niveau sonore obtenu par les versions isolées 10 mm ou 50 mm et le caisson optimisé acoustiquement
• Maintenance simplifiée avec accès direct aux filtres G4, M5 ou F7 par le couvercle du caisson
• Flexibilité d'installation permise par le montage horizontal ou vertical et les versions nu, isolée ou isolation renforcée
• Fiabilité accrue grâce à la protection thermique électronique avec réarmement manuel et aux accessoires de contrôle intégrés INTZ et BDEZ
Conception
• Caisson en tôle d'acier galvanisé équipé de 4 pattes de fixation pour montage aisé en plafond ou en terrasse
• Isolation acoustique et thermique en mousse de polyéthylène 10 mm pour les versions IS couvrant 6 faces
• Isolation renforcée en laine de roche 50 mm, densité 70 kg/m3, avec voile haute vitesse tissé et classement feu M0 pour les versions DB
• Piquages de raccordement circulaires avec joint Véloduct assurant étanchéité et facilité de raccordement aux réseaux aérauliques
• Ventilateur double ouïe avec moteur ECM intégré et alimentation monophasée 230 V 50 Hz
• Boîtier de contrôle permettant 4 modes de fonctionnement : débit constant, débit variable, pression constante calculée, pression constante mesurée par sonde
• Interrupteur de proximité cadenassable INTZ monté et câblé avec renvoi de position pour sécurité d'exploitation
• Dépressostat BDEZ monté et prêt à raccorder aérauliquement pour contrôle de l'encrassement des filtres
Caractéristiques techniques
• Type : Caisson d'extraction ou d'insufflation standard ou isolé
• Débit : 200-3800 m3/h selon taille et réglage
• Pression : 100-800 Pa selon configuration et point de fonctionnement
• Puissance : 550-960 W suivant modèle KSTD 20-38 ECO
• Alimentation : 230 V monophasé 50 Hz
• Protection : Disjoncteur DUZ 054 ou DUZ 056.3 selon taille
• Motorisation : Moteur ECM courant continu très haut rendement
• Contrôle : Régulation intégrée avec 4 modes CA, LS, CPf, CPs
• Accessoires de sécurité : Interrupteur de proximité cadenassable INTZ 1V15
• Filtration : Filtres G4, M5 ou F7 accessibles par le couvercle
• Isolation : Versions NU sans isolation, IS 10 mm mousse de polyéthylène, DB 50 mm laine de roche
• Matériaux : Tôle d'acier galvanisé, isolants mousse de polyéthylène ou laine de roche
• Étanchéité : Joints de piquage Véloduct pour raccords circulaires
• Débit max : 3800 m3/h
