Présentation

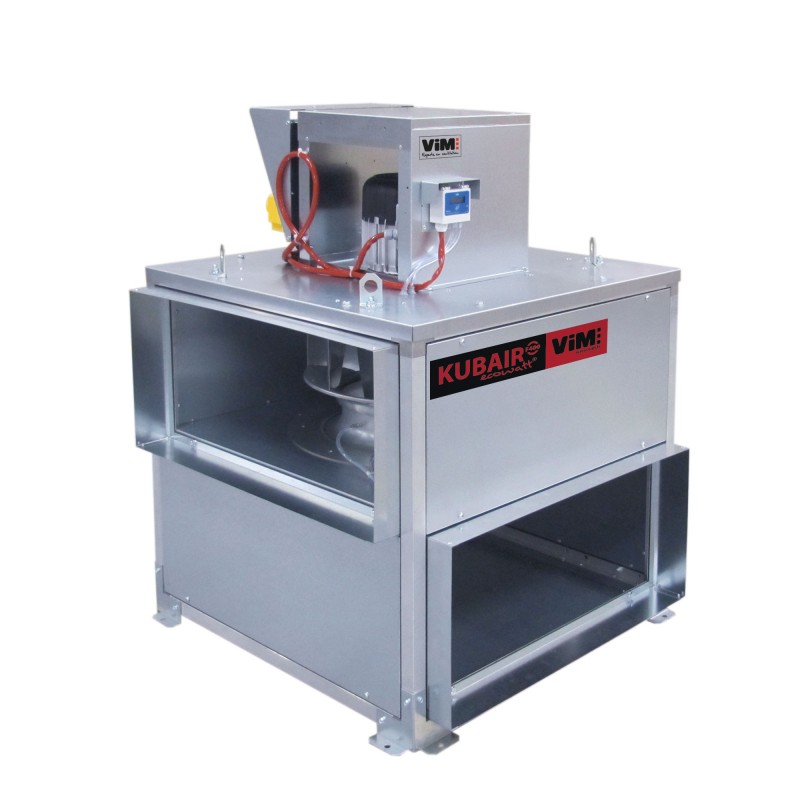

• Le ventilateur de désenfumage Vim KUBAIR F400 est un caisson d'extraction à réaction agréé F400 120 pour l'extraction des fumées et gaz chauds en cas d'incendie dans les bâtiments tertiaires et industriels
• Équipée d'une motorisation 1 ou 2 vitesses compatible variation de fréquence et variation de tension VAR, cette unité fonctionne en régime permanent pour l'extraction d'air jusqu'à 80 C avec moteur dans un air ambiant de 40 C maxi
• Ce modèle propose 8 tailles de caissons avec raccordement multidirectionnel et brides lisses conformes à la norme EUROVENT, permettant une intégration aisée dans tout système de pompage d'air et de contrôle de pression
• Sa conception à turbine à réaction en acier galvanisé montée en accouplement direct garantit un fonctionnement hydraulique optimisé pour le débit d'air et le refoulement, tout en préservant l'étanchéité du système
• Les composants certifiés CE et la conformité à la norme NF EN 12101-3 en font une solution fiable pour le désenfumage, le renouvellement d'air vicié et la maîtrise des flux d'aspiration dans les installations de sécurité incendie
Applications
• Extraction des fumées et des gaz chauds en cas d'incendie dans les IGH et ERP
• Désenfumage et extraction de l'air vicié dans les locaux tertiaires, techniques et industriels
• Evacuation des polluants et des graisses dans les cuisines professionnelles avec contrôle du débit d'air
• Renouvellement et refoulement d'air dans les réseaux de ventilation nécessitant pression contrôlée et HMT adaptée
• Installation dans toutes les positions du caisson avec raccordement possible sur chaque face pour s'intégrer dans les systèmes de désenfumage et de ventilation de sécurité
Avantages
• Réduction des risques incendie grâce à un agrément F400 120 permettant l'extraction des fumées à 400 C pendant 120 min
• Compatibilité étendue avec les variateurs de fréquence et de tension VAR pour un contrôle précis du débit et de la pression d'air
• Construction robuste du caisson et de la turbine en acier galvanisé offrant une excellente tenue mécanique et une étanchéité durable
• Maintenance simplifiée avec grande trappe de nettoyage ne nécessitant pas le désaccouplement du caisson ni de la motorisation
• Flexibilité de montage grâce au raccordement multidirectionnel et aux multiples tailles disponibles pour adapter le ventilateur à chaque réseau aéraulique
Conception
• Caisson en tôle d'acier galvanisé avec raccordement par brides lisses conformes à la norme EUROVENT
• Turbine à réaction en acier galvanisé montée en accouplement direct sur le moteur pour un rendement aéraulique élevé
• Moyeu en alliage d'aluminium assurant une bonne tenue mécanique et une transmission fiable de l'énergie
• Motorisation standard à bride B5, classe F, indices de protection IP55 en versions monophasée et triphasée suivant les configurations
• Interrupteur de proximité INTZ cadenassable avec renvoi de position monté et câblé ainsi que dépressostat BDEZ monté, à raccorder aérauliquement sur site
Caractéristiques techniques
• Type : ventilateur de désenfumage caisson d'extraction à réaction
• HMT : selon pertes de charge réseau aéraulique
• Débit : 500-21000 m3/h suivant taille et vitesse de rotation
• Puissance : 0,15-5,5 kW selon modèle et polarité moteur
• Protection : IP55 pour les motorisations standard monophasées et triphasées
• Température max : 80 C en régime permanent pour l'air extrait
• Étanchéité : caisson galvanisé avec brides lisses et turbine à réaction
• Matériaux : caisson tôle d'acier galvanisé, turbine acier galvanisé, moyeu alliage d'aluminium
• Norme désenfumage : agréé F400 120 selon NF EN 12101-3
• Compatibilité variation : 100 pour 100 compatible variateur de fréquence et variation de tension VAR
• Plage de tailles : 8 tailles 035-190 avec différents encombrements et poids 70-210 kg
• Montage : installation possible dans toutes les positions avec raccordement en ligne, droite, gauche, dessus ou dessous
• HMT max : déterminée suivant configuration réseau et vitesse
• Débit max : 21000 m3/h en fonctionnement aéraulique conforme ISO 5801
