Présentation

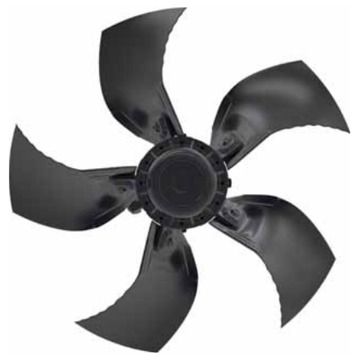

• Le ventilateur Ziehl-Abegg FF056-6D est conçu pour la ventilation d'air en basse pression dans des installations fonctionnant en courant triphasé
• Équipé d'un moteur asynchrone à courant alternatif 6 pôles, il assure un fonctionnement fiable pour les applications de ventilation continue
• Ce modèle offre une puissance absorbée de 0,39 kW pour une vitesse nominale d'environ 930 min-1, ce qui garantit une bonne efficacité énergétique
• Sa conception avec 5 pales en aluminium peint en noir profond permet un flux d'air optimisé et une bonne tenue mécanique
• Le système est protégé par un degré de protection IP54 et une protection thermique intégrée, ce qui le rend adapté aux environnements exigeants
Applications
• Ventilation d'extraction d'air dans les bâtiments tertiaires et industriels
• Installation dans les conduits d'évacuation de cheminées grâce à la version de conception T
• Ventilation murale avec plaque à anneau mural en acier galvanisé pour centrales de traitement d'air
• Renouvellement d'air dans les locaux techniques et salles de machines
• Ventilation d'installations de réfrigération fonctionnant à basse température ambiante
Avantages
• Rendement énergétique conforme aux exigences ErP 2015 avec une efficacité jusqu'à 43,0 %
• Large plage de tensions d'alimentation 3–230/400 V permettant une grande flexibilité d'installation
• Fonctionnement possible de -40 °C à 70 °C pour une utilisation dans des environnements sévères
• Maintenance facilitée grâce au raccordement électrique par boîte à bornes
• Protection renforcée avec degré de protection IP54 et contact thermique moteur intégré
Conception
• Moteur à courant alternatif triphasé 6 pôles avec classe thermique THCL155
• Rotor et pales en aluminium avec une couche de peinture noire pour une meilleure résistance à la corrosion
• Plaque à anneau mural en tôle d'acier galvanisé pour les versions à embase murale
• Plusieurs conceptions mécaniques disponibles : version T pour montage en conduit de cheminée et version Q avec ou sans grille de protection côté aspiration
• Conformité aux normes européennes avec marquage CE et respect des exigences ErP 2015
Caractéristiques techniques
• Tension nominale : 3–230/400 V
• Fréquence nominale : 50 Hz
• Puissance d'entrée : 0,39 kW
• Courant nominal : 1,50/0,86 A
• Vitesse nominale : 930 min-1
• Nombre de pales : 5 unités
• Classe thermique : 155 °C
• Température ambiante minimale : -40 °C
• Température ambiante maximale : 70 °C
• Degré de protection : IP54
• Efficacité aérodynamique : 34,0 %
• Efficacité ErP : 43,0 %
• Poids version T : 11,60 kg
• Poids version Q sans grille : 20,60 kg
• Poids version Q avec grille : 22,00 kg
• Tension de fonctionnement courbe I : 400 V
• Courant de fonctionnement point ③ : 0,84 A
• Puissance d'entrée point ③ : 370 W
• Vitesse de rotation point ③ : 930 min-1
• Niveau de pression acoustique point ③ : 48 dB(A)
