Présentation

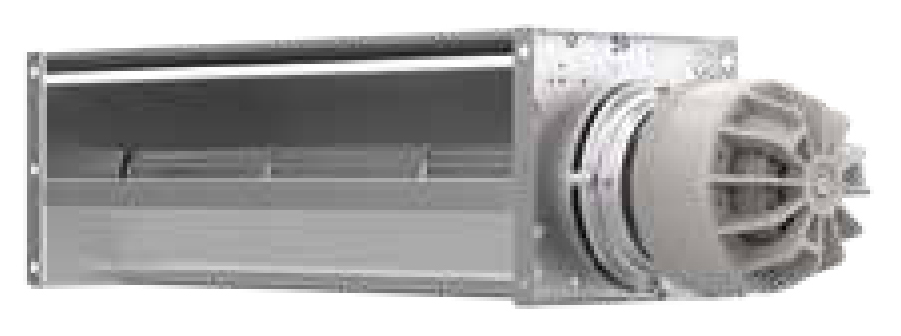

• Le ventilateur tangentiel Ziehl-Abegg QK12A-4E est conçu pour le brassage et l'extraction d'air dans des unités de traitement thermique et de climatisation
• Équipé d'un moteur à courant alternatif monophasé 4 pôles, il assure un fonctionnement fiable sur une plage de tension de 1 à 230 V
• Ce modèle offre une vitesse nominale de 1360 tours par minute pour une puissance absorbée de 370 W en fonctionnement nominal
• Sa conception avec turbine en aluminium et carcasse en acier galvanisé garantit une bonne rigidité mécanique et une longue durée de vie
• Le système est livré précâblé avec condensateur monté et raccordé pour une installation rapide et simplifiée
Applications
• Ventilation d'extraction dans les unités de climatisation compactes
• Brassage d'air dans les armoires de chauffage ou de refroidissement
• Ventilation d'appareils et de coffrets électriques nécessitant un flux d'air longitudinal
Avantages
• Rendement conforme aux exigences de la directive ErP 2015 avec efficacité de 16,8 %
• Installation simplifiée grâce au raccordement sur bornier et au condensateur déjà câblé
• Plage de température d'ambiance étendue de -20 °C à 70 °C pour une grande flexibilité d'utilisation
Conception
• Roue tangente en aluminium assurant un flux d'air uniforme sur toute la longueur
• Flasques latéraux en acier galvanisé et profil de carcasse en aluminium pour une structure rigide
• Déflecteur d'air à 180° utilisé pour la détermination des données nominales et l'optimisation aéraulique
Caractéristiques techniques
• Tension nominale : 1-230 V
• Fréquence nominale : 50 Hz
• Puissance absorbée nominale : 370 W
• Courant nominal : 1,70 A
• Vitesse nominale : 1360 tours/min
• Capacité du condensateur de service : 8,0 uF
• Température d'ambiance minimum permise : -20 °C
• Température d'ambiance maximum permise : 70 °C
• Degré de protection : IP10
• Efficacité énergétique : 16,8 %
• Indice de rendement spécifique : 21,0
• Vitesse de rotation au point 1 : 1450 tours/min
• Puissance absorbée au point 1 : 190 W
• Vitesse de rotation au point 3 : 1330 tours/min
• Niveau de puissance acoustique côté aspiration au point 3 : 81 dB(A)
