Présentation
• Le ventilateur axial à moteur asynchrone Ziehl-Abegg FN040-VDK.0F.V7P1 est conçu pour la ventilation d'air dans des installations de traitement d'air et de désenfumage léger en gaine ou en murale

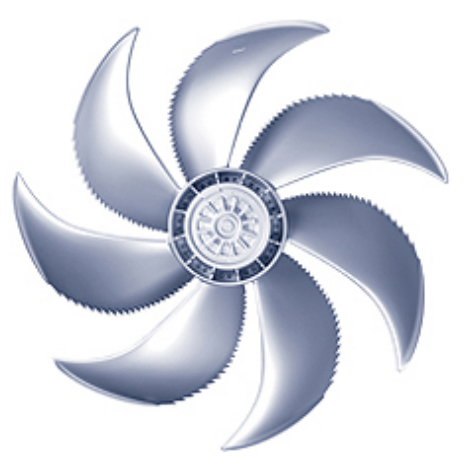

• Équipé d'une roue profilée en aluminium à pales en forme de faucille issues du savoir-faire bionique FE2owlet, il assure un rendement aéraulique optimisé
• Ce modèle à moteur asynchrone deux vitesses est entièrement pilotable en vitesse et fonctionne sur une alimentation triphasée 400 V
• Sa conception permet une utilisation continue de -40°C jusqu'à 70°C dans des environnements industriels et tertiaires
• Le système est livré avec bague murale et éléments de suspension peints en noir profond RAL 9005 pour une intégration robuste et esthétique
Applications
• Ventilation d'extraction et de soufflage d'air dans les bâtiments tertiaires et industriels
• Refroidissement et apport d'air neuf dans les centrales de traitement d'air et caissons ventilés
• Ventilation générale de locaux techniques, ateliers, entrepôts et parkings couverts
Avantages
• Roue FE2owlet à pales profilées offrant un rendement statique jusqu'à 33,2 % pour une consommation réduite
• Large plage de fonctionnement grâce à une température d'utilisation continue de -40°C à 70°C
• Moteur deux vitesses permettant d'adapter le débit d'air jusqu'à 2375 m3/h selon les besoins de l'installation
Conception
• Roue en aluminium moulé sous pression à pales en forme de faucille optimisées pour une entrée d'air avec collerette complète
• Moteur asynchrone triphasé deux vitesses 3 x 400 V avec couplage étoile/triangle et classe thermique 155
• Ensemble ventilateur, bague murale et suspension peints en couleur RAL 9005 noir profond avec indice de protection IP54
Caractéristiques techniques
• Diamètre nominal du ventilateur : 400 mm
• Plage de diamètres de la gamme FE2owlet : 310-800 mm
• Débit à point de fonctionnement : 2375 m3/h
• Pression statique à point de fonctionnement : 45 Pa
• Pression totale à point de fonctionnement : 61 Pa
• Puissance absorbée à point de fonctionnement : 163 W
• Rendement statique du ventilateur : 18,3 %
• Rendement total du ventilateur : 24,8 %
• Rendement statique aéraulique ηstatA : 33,2 %
• Indice de rendement du ventilateur FEI : 1,82
• Vitesse de rotation à point de fonctionnement : 1100 1/min
• Fréquences de fonctionnement : 50-60 Hz
• Tension principale d'alimentation : 400 V
• Intensité nominale du ventilateur : 0,27 A
• Température ambiante maximale : 70 °C
• Température minimale d'utilisation continue : -40 °C
• Niveau sonore côté aspiration pondéré A : 61 dB
• Niveau sonore côté refoulement pondéré A : 63 dB
• Dimensions hors tout (L x l x h) : 492 x 492 x 187 mm
• Poids du ventilateur : 5,5 kg
