Présentation

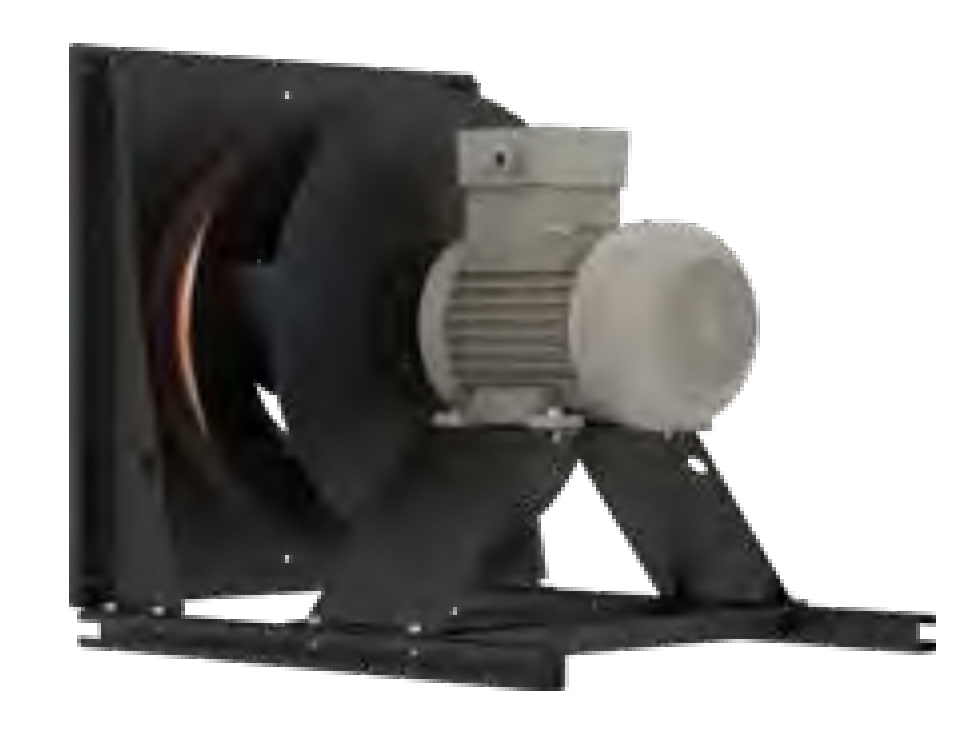

• Le ventilateur Ziehl-Abegg ER28C ZAmotbasicEx est conçu pour l'extraction et l'insufflation d'air en zones à atmosphères explosives
• Équipé d'une roue centrifuge à haut rendement, il assure un débit d'air important avec une pression disponible élevée
• Ce modèle intègre une volute de type plug fan permettant une intégration directe dans les unités de traitement d'air
• Sa conception C-ATEX avec marquage II 2G IIB T4 garantit une utilisation sécurisée en environnement gaz explosif
• Le moteur asynchrone IE3 associé au ventilateur assure un fonctionnement économe en énergie et une grande fiabilité de service
Applications
• Ventilation d'extraction et d'insufflation d'air en zones à risque d'explosion de gaz
• Intégration dans les centrales de traitement d'air pour l'industrie chimique et pétrochimique
• Renouvellement d'air dans locaux techniques, salles de machines et installations industrielles classées ATEX
Avantages
• Rendement énergétique élevé grâce au moteur IE3 et à la roue centrifuge optimisée
• Sécurité renforcée en atmosphères explosives avec marquage ATEX mécanique et électrique
• Mesure intégrée du débit d'air grâce à la buse d'entrée équipée d'un dispositif de mesure
• Large plage de vitesses de rotation permettant l'adaptation précise aux besoins de débit
• Construction robuste avec roue en tôle brillante revêtue par poudre pour une grande résistance à la corrosion
Conception
• Roue centrifuge en tôle d'acier brillante revêtue par poudre, classe de résistance 2, couleur RAL 9005 noir de jais
• Buse d'entrée munie d'un dispositif de mesure pour le contrôle du débit d'air
• Position de montage horizontale de type H pour une intégration facile dans les caissons et centrales
• Protection du moteur par résistance à coefficient de température positif intégrée
• Indice de protection du moteur IP56 avec classe thermique THCL155 pour une durée de vie accrue
Caractéristiques techniques
• Puissance nominale : 0.75 kW
• Puissance nominale : 1.10 kW
• Puissance nominale : 1.50 kW
• Puissance nominale : 2.20 kW
• Puissance nominale : 3.00 kW
• Tension nominale : 400 V
• Fréquence nominale : 50 Hz
• Courant nominal 0.75 kW : 1.63 A
• Courant nominal 1.10 kW : 2.33 A
• Courant nominal 1.50 kW : 3.10 A
• Courant nominal 2.20 kW : 4.43 A
• Courant nominal 3.00 kW : 5.77 A
• Vitesse nominale 0.75 kW : 2825 tr/min
• Vitesse nominale 3.00 kW : 2910 tr/min
• Vitesse max 0.75 kW : 3110 tr/min
• Vitesse max 3.00 kW : 4710 tr/min
• Rendement moteur 0.75 kW : 81.0 %
• Rendement moteur 3.00 kW : 87.3 %
• Température min du fluide : -20 °C
• Température max du fluide : 40 °C
• Degré de protection : IP56
• Poids version 0.75 kW : 40.00 kg
• Poids version 3.00 kW : 68.00 kg
• Longueur T : 562 mm
• Hauteur T1 max : 581 mm
• Profondeur T3 max : 420 mm
• Hauteur T4 : 60 mm
• Hauteur H2 max : 473 mm
