Présentation

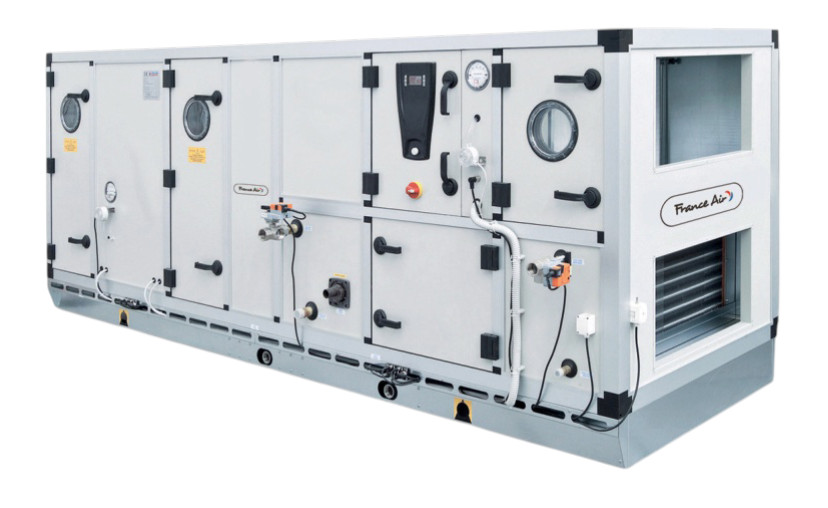

• La centrale de traitement d'air France Air MODULYS TA 5.0 est conçue pour le traitement d'air simple flux ou double flux dans les bâtiments tertiaires et industriels
• Elle couvre une large plage de débit d'air, ce qui permet d'adapter précisément la centrale aux besoins spécifiques de chaque projet
• Ce modèle est configurable avec différents types d'échangeurs, de ventilateurs et de batteries pour répondre à des applications de confort ou de process
• Sa conception modulaire autorise de multiples combinaisons de sections de filtration, de ventilation, d'échange et de chauffage ou refroidissement
• Le système est conforme aux normes européennes de performance énergétique et de qualité d'air, garantissant un fonctionnement fiable et durable
Applications
• Traitement d'air spécifique dans les locaux industriels de moyens et grands volumes
• Renouvellement d'air hygiénique dans les bâtiments tertiaires tels que bureaux et salles polyvalentes
• Compensation d'air extrait dans les grandes cuisines professionnelles et les installations industrielles
• Récupération d'énergie sur l'air extrait pour des applications de confort avec respect de la directive européenne sur l'écoconception
• Conditionnement d'air pour des process nécessitant une filtration renforcée et une configuration sur-mesure
Avantages
• La centrale offre une plage de débit importante de 1 000 à 100 000 m3/h, ce qui permet de couvrir des installations de petite à très grande taille
• La flexibilité de la gamme autorise le choix entre simple flux et double flux avec plusieurs technologies de récupération d'énergie
• La qualité d'air est renforcée grâce à la possibilité d'intégrer jusqu'à 3 étages de filtration et un filtre à charbon actif
• L'unité est compatible avec n'importe quelle régulation du marché, ce qui facilite son intégration dans des systèmes de gestion technique existants
• La conformité aux normes EN 13053, EN 1886 et au règlement UE 1253/2014 assure des performances certifiées en termes d'étanchéité, de résistance mécanique et de performance thermique
Conception
• Enveloppe réalisée en panneaux acier galvanisé, acier prépeint ou inox 304 ou 316 avec isolation en laine minérale de 48 mm ou polyuréthane de 23 ou 48 mm
• Structure composée de châssis externes en aluminium et de cadres internes en acier galvanisé, aluminium prépeint ou inox 304 ou 316
• Sections configurables : registres d'étanchéité, caisson trois voies manuel ou motorisable, sections de filtration multiples, section ventilateur, section adiabatique et section humidification
• Configuration double flux possible avec échangeur rotatif, échangeur à plaques ou batterie glycolée, et rendement de récupération d'énergie jusqu'à 85 %
• Ventilateur à roue libre de type plug fan avec moteur asynchrone à rendement élevé IE3 ou IE4 ou moteur à commutation électronique
Caractéristiques techniques
• Épaisseur isolation laine minérale : 48 mm
• Densité laine minérale : 90 à 100 kg/m3
• Conductivité thermique laine minérale : 0,045 W/m.K
• Épaisseur isolation polyuréthane : 23 à 48 mm
• Densité polyuréthane : 40 kg/m3
• Conductivité thermique polyuréthane : 0,022 W/m.K
• Température fonctionnement échangeur rotatif : jusqu'à -15 °C
• Rendement échangeur rotatif : minimum 80 %
• Rendement échangeur à plaques : jusqu'à 85 %
• Rendement batterie glycolée : minimum 68 %
• Limite vitesse air batterie eau chaude : 3,5 m/s
• Limite vitesse air batterie eau froide : 2,5 m/s
• Limite vitesse air batterie électrique : 2,6 m/s
• Tension alimentation batterie électrique : 400 V
• Fréquence alimentation batterie électrique : 50 Hz
• Plage de débit d'air : 1000 à 100 000 m3/h
