Présentation

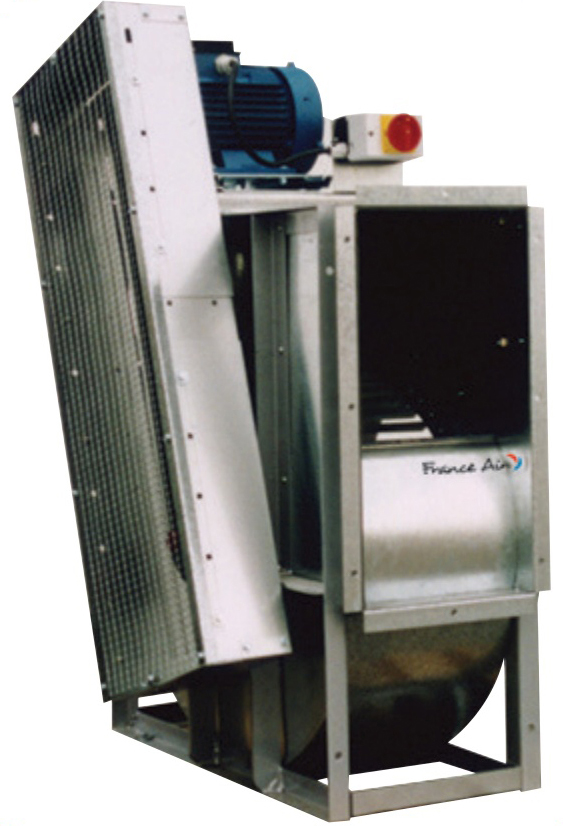

• Le groupe moto-ventilateur France Air SYGMA XTA est conçu pour la ventilation et le désenfumage haute température dans les installations de protection incendie
• Il assure le rejet d'air en toiture ou en gaine dans des réseaux à fortes pertes de charge jusqu'à un débit de 30 000 m3/h
• Ce modèle utilise une transmission par poulies et courroies protégée par un carter pour garantir la fiabilité du fonctionnement
• Sa turbine centrifuge à action en acier galvanisé à froid permet d'atteindre des performances élevées en pression et en débit
• Le système est certifié F400-120 pour l'extraction d'air à 400 °C pendant 2 heures conformément à la norme EN 12101-3
Applications
• Ventilation d'extraction d'air propre ou légèrement chargé dans des réseaux à fortes pertes de charge
• Désenfumage des immeubles de grande hauteur et des établissements recevant du public
• Ventilation des locaux tertiaires et industriels nécessitant un rejet d'air en toiture ou en gaine
• Installations de protection incendie avec exigence de fonctionnement à 400 °C pendant 120 minutes
• Montage intérieur ou extérieur avec accessoires adaptés pour réseaux aérauliques complets
Avantages
• Transmission par poulies et courroies entièrement protégée par un carter pour une sécurité mécanique accrue
• Interrupteur de proximité cadenassable monté d'origine pour une mise hors tension locale sécurisée
• Multiples orientations de refoulement permettant une grande flexibilité d'intégration dans les réseaux
• Structure renforcée en acier galvanisé offrant une grande robustesse et une bonne tenue dans le temps
• Pack Protection Désenfumage disponible incluant coffret de relayage, pressostat et câblage préinstallé pour simplifier la mise en service
Conception
• Volute et cadre de renfort réalisés en acier galvanisé à froid pour une bonne résistance à la corrosion
• Turbine centrifuge à action à aubes inclinées vers l'avant en acier galvanisé à froid
• Système de paliers à semelle fixé sur une structure renforcée pour un guidage précis de l'arbre d'entraînement
• Motorisation triphasée IP55, classe F, service S1, disponible en versions une vitesse ou deux vitesses
• Platine coulissante ou support moteur pivotant selon la puissance pour faciliter le réglage de la tension des courroies
Caractéristiques techniques
• Classement désenfumage : F400-120 400 °C
• Température fluide en service continu : -20 à +85 °C
• Température ambiance moteur : -16 à +40 °C
• Puissance moteur disponible : 1,1 à 14 kW
• Nombre de tailles : 7 unités
• Tension alimentation une vitesse : 230 à 400 V
• Tension alimentation deux vitesses : 400 V
• Fréquence d'alimentation : 50 Hz
• Indice de protection moteur : IP55
• Nombre de pôles moteurs : 4 à 8 pôles
• Poids max selon taille : 209 kg
• Dimensions longueur A : 475 à 1159 mm
• Dimensions largeur B : 534 à 1374 mm
• Plage de débit : 2000 à 30 000 m3/h
