Présentation

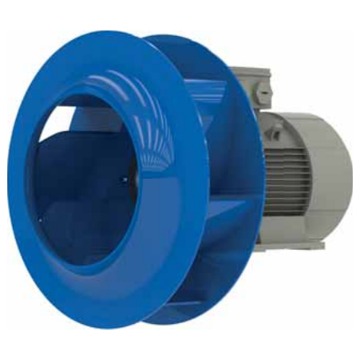

• Le ventilateur Ziehl-Abegg ZArail RH31W..1R est conçu pour l'extraction et l'insufflation d'air dans des installations de ventilation industrielle et tertiaire
• Équipé d'un moteur à deux vitesses, il permet d'adapter précisément le débit d'air aux besoins de l'installation
• Ce modèle utilise une roue en tôle brillante thermolaquée qui assure un bon rendement aéraulique et une grande robustesse
• Sa conception avec classe thermique THCL155 et indice de protection IP55 garantit un fonctionnement fiable dans des environnements exigeants
• Le système est livré avec une bague d'entrée séparée pour optimiser les performances selon la configuration de montage
Applications
• Ventilation d'extraction dans bâtiments industriels et ateliers
• Insufflation d'air dans réseaux de gaines pour locaux tertiaires
• Renouvellement d'air dans installations de traitement d'air compactes
• Ventilation de machines et d'équipements nécessitant un refroidissement d'air forçé
• Applications de ventilation générale dans entrepôts et locaux techniques
Avantages
• Double vitesse moteur permettant une adaptation fine du débit d'air et de la consommation électrique
• Indice de protection IP55 offrant une bonne résistance à la poussière et aux projections d'eau
• Plage de températures ambiantes de fonctionnement étendue de -30°C à 60°C
• Construction robuste avec roue en tôle brillante thermolaquée pour une longue durée de vie
• Bague d'entrée fournie pour améliorer les performances aérauliques selon l'installation
Conception
• Moteur à rotor externe en exécution IMB3 pour montage sur châssis ou structure
• Nombre de pôles 4-2 permettant deux vitesses distinctes de rotation
• Classe thermique THCL155 adaptée aux températures de fonctionnement élevées
• Indice de protection IP55 contre la pénétration de poussières et les jets d'eau
• Roue en tôle d'acier brillante poudrée de couleur bleu outremer avec bague d'entrée RAL 7032
Caractéristiques techniques
• Fréquence nominale : 50 Hz
• Tension nominale 50 Hz : 400 V
• Puissance moteur 50 Hz : 0.18/1.50 kW
• Courant nominal 50 Hz : 0.70/3.60 A
• Vitesse de rotation 50 Hz : 1475/2890 min-1
• Poids version 50 Hz : 28.00 kg
• Fréquence nominale : 60 Hz
• Tension nominale 60 Hz : 460 V
• Puissance moteur 60 Hz : 0.30/2.40 kW
• Courant nominal 60 Hz : 1.15/5.35 A
• Vitesse de rotation 60 Hz : 1780/3530 min-1
• Poids version 60 Hz : 40.00 kg
• Température ambiante minimale : -30 °C
• Température ambiante maximale : 60 °C
• Indice de protection : IP55
