Présentation

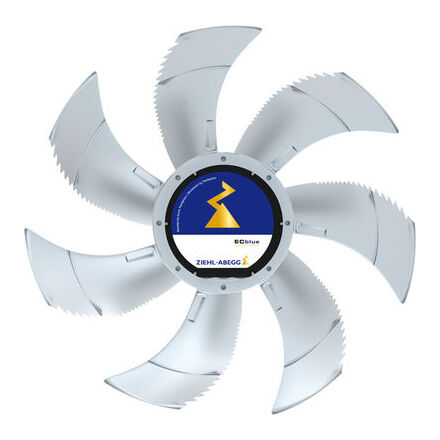

• Le ventilateur Ziehl-Abegg FN035-4E est conçu pour le refroidissement à air des transformateurs secs et d'autres équipements électriques
• Équipé d'un moteur asynchrone monophasé à 4 pôles, il fonctionne sur une tension nominale de 230 V en 50 Hz ou 60 Hz
• Ce modèle intègre une roue à 7 pales en matériau composite haute performance pour optimiser le rendement aéraulique
• Sa conception avec volute d'aspiration circulaire et grille de protection côté aspiration assure une mise en place sûre et efficace
• Le système est prévu pour un fonctionnement en service continu avec démarrages occasionnels dans une large plage de températures ambiantes
Applications
• Refroidissement d'air de transformateurs secs en poste intérieur ou extérieur
• Ventilation de groupes et d'armoires électriques nécessitant une évacuation de chaleur ciblée
• Refroidissement d'équipements industriels fonctionnant en service continu avec contraintes thermiques importantes
Avantages
• Plage de températures de fonctionnement étendue de -40 °C à 60 °C selon les configurations
• Moteur protégé par contact thermique pour une sécurité accrue en cas de surcharge
• Roue en matériau composite haute performance non revêtue offrant un bon compromis entre robustesse et légèreté
Conception
• Moteur asynchrone monophasé pour courant alternatif avec technologie à courant alternatif et 4 pôles
• Rotor en aluminium peint une couche couleur RAL 5002 pour une bonne résistance à la corrosion
• Grille de protection côté aspiration avec conception en cloche circulaire pour une mesure conforme à la norme ISO 5801
Caractéristiques techniques
• Tension nominale : 230 V
• Fréquence nominale : 50 Hz
• Fréquence supplémentaire : 60 Hz
• Puissance absorbée nominale : 130 W
• Puissance absorbée maximale : 160 W
• Courant nominal : 0,56 A
• Courant maximal : 0,70 A
• Vitesse nominale : 1070 min-1
• Vitesse maximale : 1320 min-1
• Nombre de pales : 7 unités
• Capacité du condensateur de service : 5,0 uF
• Classe thermique du moteur : 155 °C
• Température ambiante minimale admissible : -40 °C
• Température ambiante maximale admissible : 60 °C
• Poids : 6,50 kg
