Présentation

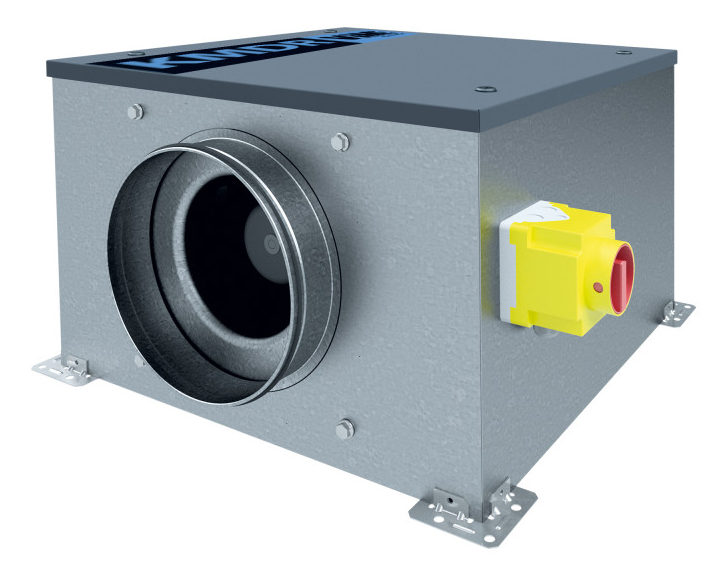

• Le caisson de ventilation Vim KMDR est conçu pour l'extraction ou l'introduction d'air dans les installations de traitement d'air, en montage horizontal ou vertical, à l'intérieur comme à l'extérieur des bâtiments
• Équipée d'un ventilateur à réaction avec moteur intégré, l'unité offre un pompage d'air performant avec un contrôle précis du débit et de la pression grâce aux différents systèmes de régulation disponibles
• Ce modèle accepte une filtration en option via rails de 50 mm et peut recevoir plusieurs types de filtres pour optimiser la qualité de l'air et la protection du réseau hydraulique aéraulique
• Sa conception en tôle d'acier galvanisé avec joints d'étanchéité classe D garantit une excellente étanchéité du système et limite les pertes de charge au niveau des piquages de raccordement
• Les composants peuvent être complétés par des accessoires électriques et options montées pour faciliter le contrôle, la régulation en pression constante ou en débit constant et l'intégration dans un système de ventilation centralisé
Applications
• Extraction d'air vicié dans les locaux tertiaires et industriels
• Introduction d'air neuf filtré dans les bâtiments collectifs ou commerciaux
• Montage sur réseaux de ventilation horizontaux ou verticaux en intérieur
• Installation en extérieur pour centrales de traitement d'air compactes
• Régulation en pression constante ou débit constant sur réseaux de ventilation équipés de caissons de filtration
Avantages
• Réduction de consommation énergétique grâce aux versions KMDR ECOWATT à moteur ECM haut rendement
• Maintenance simplifiée avec accès au filtre par couvercle à fermeture un quart de tour
• Construction robuste en tôle d'acier galvanisé Z275 pour une longue durée de vie en environnement technique
• Compatibilité étendue via de nombreux accessoires électriques pour pilotage manuel, régulation en pression constante ou selon mesure externe
• Fiabilité accrue grâce aux piquages circulaires avec joints classe D assurant une bonne étanchéité du réseau de refoulement et d'aspiration
Conception
• Caisson en tôle d'acier galvanisé Z275 équipé de 4 pattes de fixation pour une pose aisée
• Accès au filtre par couvercle avec fermeture par un quart de tour facilitant les opérations de contrôle et de remplacement
• Piquages de raccordement circulaires avec joints classe D assurant une excellente étanchéité aéraulique
• Ventilateur à réaction avec moteur intégré adapté au pompage d'air sur réseaux à pertes de charge modérées
• Rail de 50 mm prévu en standard pour l'intégration de filtres de différents niveaux de filtration
Caractéristiques techniques
• Versions : KMDR AC et KMDR ECOWATT, moteurs AC ou ECM
• Débit : 50-4500 m3/h en version KMDR AC
• Débit : 50-6000 m3/h en version KMDR ECOWATT
• Filtration : Rails 50 mm pour filtres synthétiques plissés FIFI M5 ePM10 50 pourcentage ou filtres métalliques FIME
• Isolation : Versions NU sans isolation ou IS avec isolation acoustique et thermique laine de verre 25 mm, densité 40 kg/m3
• Régulation : Options Pack PR et RMED pour pression constante, CAV et VAV via accessoires et sondes
• Accès filtre : Couvercle avec fermeture un quart de tour
• Matériaux : Tôle d'acier galvanisé Z275, laine de verre pour isolation IS
• Pilotage : Variateurs de tension ou de fréquence pour moteurs AC, potentiomètre ou modules dédiés pour ECM
• Protection : Niveau de protection selon moteurs et accessoires associés
• Température max : Selon application de ventilation courant bâtiment
• Débit max : 6000 m3/h
